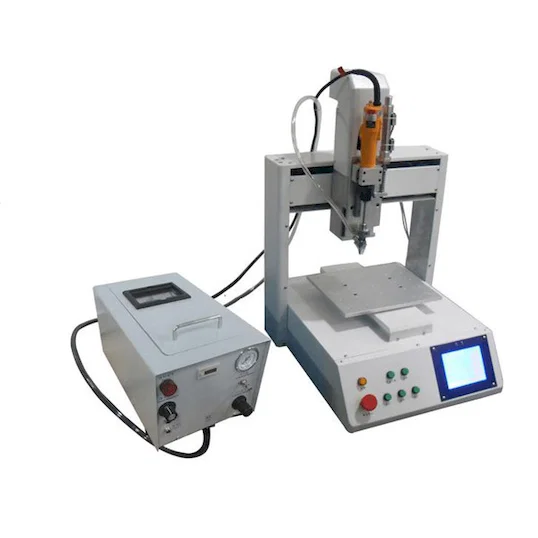

WPM-802 on kolmiakselinen automaattinen ruuvinväänninkone pöytätason sarjakokoonpanoon. Portaali kantaa väännintä 670 x 550 x 610 mm rungon yllä, ja ruuvit puhalletaan 8000 kappaleen taskusta kärkeen, joten pää liikkuu ruuvin asentoon operaattorin siirtäessä osaa. Kiertoaika on 3-5 sekuntia työkappaletta kohden, ja kone kattaa M1-M6-ruuvit millä tahansa yleiskantatyypillä.
Käsiruuvinväännön raja ei ole väännin vaan käsittely: jokainen ruuvi on poimittava, suunnattava ja aloitettava, ja momentti vaihtelee operaattoreiden välillä. WPM-802:ssa ruuvi puhalletaan syöttöputkea pitkin kärkeen jo väänninakselin suuntaisena, Z-akseli laskeutuu ohjelmoituun syvyyteen ja kierto toistuu 3-5 sekunnissa työkappaletta kohden. Ruuvin koko asetetaan kärjellä ja syöttöradalla, minkä vuoksi kone on määritelty M1-M6:lle eikä yhdelle ruuville.
WPM-802 sijoittuu käsikäyttöisen WPM-801:n ja neliasemaisen WPM-803:n väliin. Se automatisoi paikoituksen litteillä, kiinnitettävillä osilla 3-5 sekunnissa työkappaletta kohden, kun WPM-803 lisää pyöröpöydän neljällä asemalla osille, jotka tarvitsevat useita ruuveja yhtä aikaa. 360 W kone on rakennettu kahdeksi yksiköksi – portaali ja syöttökaappi – joten syötin voidaan sijoittaa pään letkuetäisyydelle.
Tärkeimmät ominaisuudet
1. 3-5 sekuntia työkappaletta kohden, sisältäen ruuvinsyötön, laskeutumisen ja kiristyksen.
2. Ruuvitaskun kapasiteetti 8000 kpl, joten syötin ajaa pitkiä eriä täyttöjen välillä.
3. Kattaa M1-M6-ruuvit ja ottaa vastaan minkä tahansa yleisen ruuvinkantatyypin.
4. Puhallussyöttö vie jokaisen ruuvin kärkeen syöttöputken kautta ja poistaa poimintavaiheen kierrosta.
5. 360 W 220V:lla, 670 x 550 x 610 mm rungossa, paino 60 kg.
6. Listattu räätälöitäväksi, joten kiinnittimen korkeus ja liike voidaan rakentaa asiakkaan kotelon mukaan.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Mallinumero | WPM-802 |
|---|
| Jännite | 220V |
|---|
| Teho | 360 W |
|---|
| Tehokkuus | 3-5 sekuntia/työkappale |
|---|
| Ruuvin syöttötapa | Puhallustyyppi |
|---|
| Ruuvitaskun kapasiteetti | 8000 kpl |
|---|
| Räätälöinti | Kyllä |
|---|
| Sovellusala | M1 - M6 |
|---|
| Sopiva ruuvinkanta | Mikä tahansa yleismalli |
|---|
| Koko (P x L x K) | 670 x 550 x 610 mm |
|---|
| Paino | 60 kg |
|---|
Sovellukset
— Pienten kodinkoneiden kokoonpano: kotelon ruuvien kiristys ohjausrasioihin ja moottorikoteloihin.
— Elektroniikkakotelot: piirilevykiinnikkeiden ja kansiruuvien kiinnitys M2-M4-koossa.
— Johtosarja: liitinkuorien ja kaapelipidikkeiden kiinnitys kiinnikkeisiin.
— Lamppu- ja valaistuskokoonpano: ruuvien kiristys valettuihin ja ohutlevyrunkoihin.
— Kulutustavarat: suurten sarjojen kokoonpano itseporautuvilla ruuveilla muoviosiin.
