Säädettävä Lankaleikkauskelakone 50-300mm WPM-110CL

📅 2026-01-27 👁️ 487
  • Mallinumero: WPM-110CL

  • Tekniset tiedot

    Käämin sisähalkaisija: 50-300mm
    Käämimittarit tai kiertot: säädettävä
    Sisääntulojännite: AC220V 50HZ/60HZ
    Nimellisteho: 800W
    Tilavuus: L800×W1000×H1030
    Vakiolevyn halkaisija: 320MM
  • Tiedustele nyt

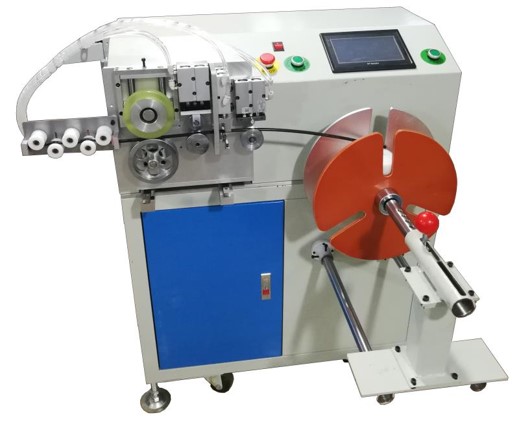

WPM-110CL säädettävä johdon katkaisu- ja kelauskone kelaa johdon puolalle, laskee pituuden ja katkaisee sen yhdessä automaattisessa syklissä. Käämityksen sisähalkaisija asetetaan 50 mm:stä 300 mm:iin, nopeuden ollessa 1-8 kierrosta sekunnissa ja kuormakapasiteetin 15 kg. Sitä käytetään johtosarjapajoissa ja paneelirakentajilla, jotka tarvitsevat täsmättyjä katkaistun johdon keloja irrallisten rullien sijaan.

Tärkeimmät ominaisuudet

  • Servokäämityskäyttö — 750 W servomoottori planetaarivaihteella antaa tasaisen kiihtyvyyden ja yhtenäisen kelakireyden jokaisella nopeusasetuksella.
  • PLC kosketusnäytöllä — käämityshalkaisija, metrit tai kierrokset ja nopeus syötetään näytöltä ja tallennetaan resepteiksi toistotilauksia varten.
  • NSK-lineaarikisko — japanilaiset NSK-liukukiskot kantavat käämityspäätä pitäen rivin suorana ja liikkeen nykäisemättömänä.
  • Pneumaattinen katkaisu — johdin katkaistaan integroidulla pneumaattisella terällä laskennan lopussa, joten käsinsiistintävaihetta ei tarvita.
  • Enkooderipituuden laskenta — vetävä pyörivä enkooderi mittaa johdon pituuden suoraan, mikä pitää kelapituudet yhtenäisinä ja materiaalihäviön pienenä.
  • Räätälöity ruostumaton akseli — johdinkiinnitin on koneistettu ruostumattomasta teräksestä ja voidaan valmistaa puolasi tai kelamittojesi mukaan.

Tekniset tiedot

MalliWPM-110CL
TulojänniteAC220V 50Hz/60Hz (mukautettavissa)
Nimellisteho800 W
Käämitysmekanismi750 W servomoottori + planetaarivaihde
OhjausjärjestelmäPLC + kosketusnäyttö
Käämityksen sisähalkaisija50–300 mm
Käärintänopeus1–8 kierrosta/sekunti
Kuormituskyky15 kg (mukautettavissa)
Rivin isku120 mm vakiomalli (200 mm valinnaisena)
Levyn halkaisija320 mm vakiomalli; 220/280/320/350 mm valinnaisena
MitatP800 × L1000 × K1030 mm
Paino180 kg

Sovellukset

  • Sähkökomponenttien ja ohjauspaneelin johdotus
  • Autoteollisuuden johtosarjojen tuotanto
  • Kodinkoneiden kaapelikokoonpanot
  • Moottori- ja muuntajakelojen käämitys
  • Yleinen johdon käsittely ja katkaisupituuksien toimitus

Miksi valita tämä malli

Yksi kone kattaa 50–300 mm käämitysalueen, joten johtosarjapaja voi ajaa useita kelakokoja ilman omaa yksikköä kullekin. 120 mm rivin isku käsittelee vakiokelat ja valinnainen 200 mm isku pidemmät rakenteet; levyn halkaisijoita 220 mm:stä 350 mm:iin on saatavilla, 350 mm tilauksesta. Kiinnittimen osat on CNC-koneistettu, ja ruostumaton akseli räätälöidään johdollesi ja puolallesi ennen toimitusta.
