Auto Cutting Coiling Enlacing Kone ACE0001

  • Mallinumero: ACE0001

  • Tekniset tiedot

    Automaattinen leikkauskelaus Lankokoneen
    Filamentin halkaisija: 1,0~5,0 mm
    Syöttönopeus: ≤2,0 m/s
    Kiertämisen inradium: 70~100 mm
    Käämäyspituus: 5~30 m
    Tuotantonopeus: 2~5 Pcs/min (perusteellisesti 15 m pituutta)
    Käyttäjä vaaditaan: 1 person (voi käyttää 2~4 yksikköä)
    Koneen pituus: 1350 mm
    Koneen leveys: 650 mm
    Koneen korkeus: 1700 mm
    Koneen paino: noin 300 kg
    Virtalähde: 1 vaihe AC 220V 50Hz 2 kW
    Paineilma: 0,4~0,6 Mpa1 m3/h
  • Tiedustele nyt


Auto Cutting Coiling & Enlacing Machine ACE0001
KONEEN OMINAISUUS
ACE0001 Automaattinen kelaus- ja lankoskone käytetään pääasiassa kiinteän pituuden, kierteen ja muovifilamentin, kuten nurmikon leikkauslinjan ja nylonmonofilamentin, leikkaamiseen. Kone voi automaattisesti leikata, kelata, pinnoittaa muovifilamenttia ja purkaa tuotteita parametrien säätämisen ja PLC-järjestelmän avulla, mikä on alhainen manuaalinen kustannus ja suuri tuotantokapasiteetti. Koneen käyttöön tarvitaan yksi henkilö, ja tuotanto voidaan toteuttaa syöttämällä sähköä ja paineilmaa.
1. Ihmiskoneen kosketusnäytön liitäntä; keskusohjaus; kätevä käyttö; parametrien asetus; visuaalinen näyttö.
2. Asetusparametrin mukaan kone voi automaattisesti sovittaa toiminnan ja laskea ulostulon PLC-järjestelmässä.
3. Valosähköinen havaitsemisjärjestelmä pystyy automaattisesti havaitsemaan puutteelliset, vuotavat ja ilman johtoja ja hälytykset sekä pysäyttää tuotannon.
4. Täydellinen hälytys- ja turvallisuussuojaus; kaksoissuojaus sähkölle ja koneille, joka on turvallinen ja luotettava.
KONEEN KONFIGURAATIO
1. Syöttömoduuli.
2. Leikkausmoduuli.
3. Kierremoduuli.
4. Pinnoitusmoduuli.
5. Transponointimoduuli.
6. Kehysmoduuli.
7. Ohjelma ja sähköinen ohjausjärjestelmä.
KONEEN TOIMINTAPERIAATE
1. Syöttömoduuli syöttää johtoa tarkkuuspyörien läpi, joita ohjaa askelmoottori.
2. Leikkausmoduuli leikkaa johdon seosleikkurin läpi, jota ohjaa lineaarinen ohjaus ja jota ohjaa sylinteri.
3. Kierremoduuli, jota ohjaa askelmoottori ja kiertävä syöttö, kelaus ja kiertoliike.
4. Syöttömoduuli, jota ohjaa askelmoottori ja joka yhdistää tuotteen kaksoisasemalla.
Toimitettu tekninen piirros
1. Käyttöohje.
2. Koneiden kokoonpanopiirustukset.
3. Pneumaattiset ja säätöpiirustukset.
4. Sähkö- ja ohjauspiirustukset.
5. Varaosien ja kuluvien osien lista.

Koneen perusparametri Filamentin
halkaisija: 1,0~5,0 mm
Syöttönopeus: ≤2,0 m/s
Kiertämisradium: 70~100 mm
Kelauksen pituus: 5~30 m
Tuotantonopeus: 2~5 Pcs/min (peruspituus 15 m)
Käyttäjän vaatimuspunainen: 1 henkilö (voi käyttää 2~4 yksikköä)
Koneen pituus: 1350 mm
Koneen leveys: 650 mm
Koneen korkeus: 1700 mm
Koneen paino: Noin 300 kg
Virtalähde: 1 vaihe AC 220V 50Hz 2 kW
Paineilma: 0,4~0,6 Mpa1 m3/h
Auto Cutting Coiling Enlacing Machine ACE0001

Lähetä kysymyksesi tästä tuotteesta

Verification Code Image

Liittyvät tuotteet

Figure-8 Yksinkertainen Side Safety Winder WPM-RT-81M

Figure-8 Yksinkertainen Side Safety Winder WPM-RT-81M

Tiedustele nyt
Figure-8 Yksinkertainen Side Kaapeli Kone WPM-ER-81M

Figure-8 Yksinkertainen Side Kaapeli Kone WPM-ER-81M

Tiedustele nyt

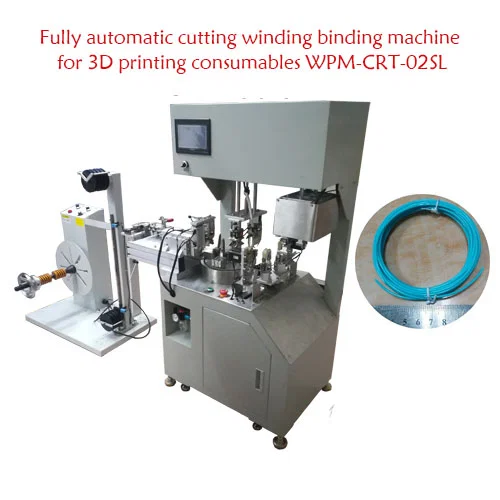

Auto Cut Coil Bind Kone WPM-CRT-02SL
