Automaattinen langan puristus- ja kotelon asennuskone WPM-5505

📅 2026-01-27 👁️ 614
  • Mallinumero: WPM-5505

  • Tekniset tiedot

    Malli: WPM-5505
    Kapasiteetti: 530-650 kertaa/h
    Leikkauspituus: 30-800 mm
    Soveltuva johto: 32-18 AWG
    Takakuorimisen pituus: 1-9 mm
    Tinauspituus: 1-9 mm
    Ilmanpaine: 0,5 MPa
    Koneen mitat: 3,8 × 1,8 × 2,2 m
    Paino: 550 kg
    Vakiotoiminnot: Leikkaus, kuoriminen, puristus, kotelon asennus, kiertäminen, tinaus
  • Tiedustele nyt

WPM-5505 katkaisee, kuorii, puristaa ja asentaa kotelon jokaisen johdon toiseen päähän yhdessä kierrossa, 530-650 kertaa tunnissa. Toinen pää voidaan puolikuoria, kiertää tai tinata 1-9 mm:n pituudelta, joten johdin lähtee koneesta toisesta päästä liitettynä ja koteloituna liittimenä ja toisesta päästä valmisteltuna vapaana päänä. Johdealue on 32-18 AWG, katkaisupituus 30-800 mm, kuorinta 1-9 mm puoli- tai täysimuodossa.

Puristettujen johtimien asettaminen monikammioiseen koteloon käsin on tämän johtosarjaluokan hitain vaihe, ja juuri siinä liittimet työntyvät ulos kotelosta tai osuvat väärään kammioon. WPM-5505 tekee asennuksen koneen akselilla ja vahvistaa puristuksen valinnaisella voimamonitorilla, ja kammioiden ja suunnan tarkistukseen on saatavilla CCD-monitori. CE-merkitty kaappi, lukittu suojus ja valotorni antavat yhden käyttäjän ajaa solua ilman toista tarkastusasemaa.

Tässä ryhmässä WPM-5505 on koteloasennusmalli, jolla on laajin johdinikkuna: 32-18 AWG, kun JW-CM06:ssa on vain 2P-kuoret ja WPM-DPW12:ssa jopa 12P-kuoret. Sen 530-650 kertaa tunnissa on ryhmän hitain, mikä johtuu asennusvaiheesta; WPM-SP20 yltää 22,000 kpl tunnissa lattakaapelilla ilman koteloita ja 501S ajaa 3,200 johdinta tunnissa ilman asennusta. Se sopii sinne, missä kotelo eikä läpäisy asettaa vaatimuksen.

Tärkeimmät ominaisuudet

1. Katkaisu, kuorinta, yhden pään puristus ja yhden pään koteloasennus yhdessä kierrossa

2. Vastakkainen pää valittavissa puolikuorinnaksi, kierräksi tai tinaukseksi, 1-9 mm

3. Kapasiteetti 530-650 kertaa tunnissa; katkaisupituus 30-800 mm

4. Johdealue 32-18 AWG; kuorinta 1-9 mm, puoli tai täysi

5. CE-sertifioitu; valinnainen CCD-monitori ja puristusvoiman monitori

6. Ilmansyöttö 0.5 MPa; jalanjälki 3.8 x 1.8 x 2.2 m, 550 kg

Tekniset tiedot

ParametriSpesifikaatio
MalliWPM-5505
SertifikaattiCE
ToiminnotKatkaisu, kuorinta, yhden pään puristus, yhden pään koteloasennus, yhden pään puolikuorinta / kierto / tinaus
Kapasiteetti530-650 kertaa/tunti
Katkaisupituus30-800 mm
Sopiva johto32-18 AWG
Kuorintapituus1-9 mm (puoli tai täysi)
Tinauspituus1-9 mm
Ilmanpaine0.5 MPa
Mitat3.8 x 1.8 x 2.2 m
Paino550 kg
ValinnainenCCD-monitori, puristusvoiman monitori

Sovellukset

— Kodinkoneiden ohjainjohtosarjat: 32-18 AWG, toisessa päässä monikammioinen nailonkotelo ja toisessa tinattu pää

— Sähkötyökalujen ja puutarhalaitteiden johdot: yhden pään koteloasennus, kierretty vapaa pää

— LVI- ja pumppujen ohjauskaapelit: 30-800 mm:n johtimet pistokkeellisiin koteloihin

— Valaistus- ja ajurijohdot: tinattu vapaa pää, koteloitu liitin levypäässä

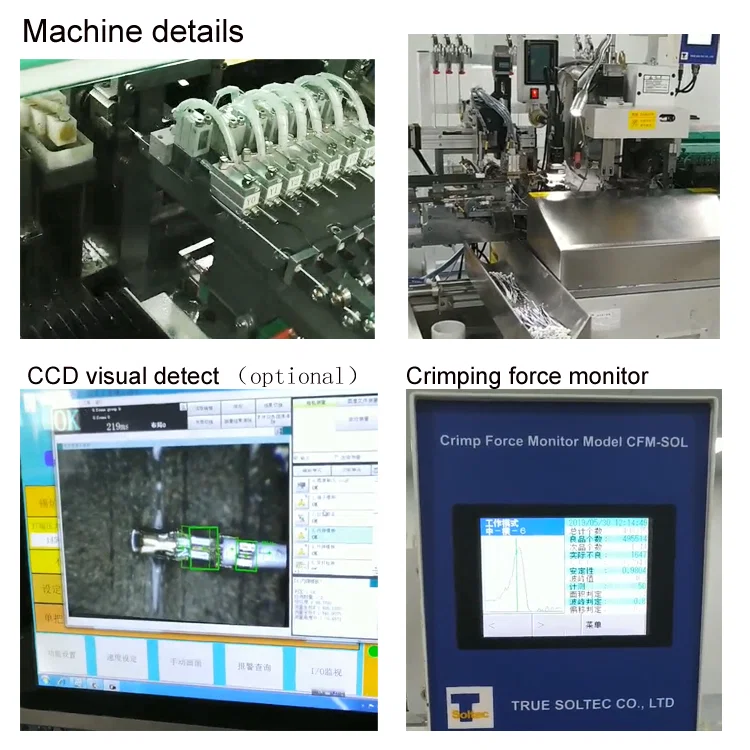

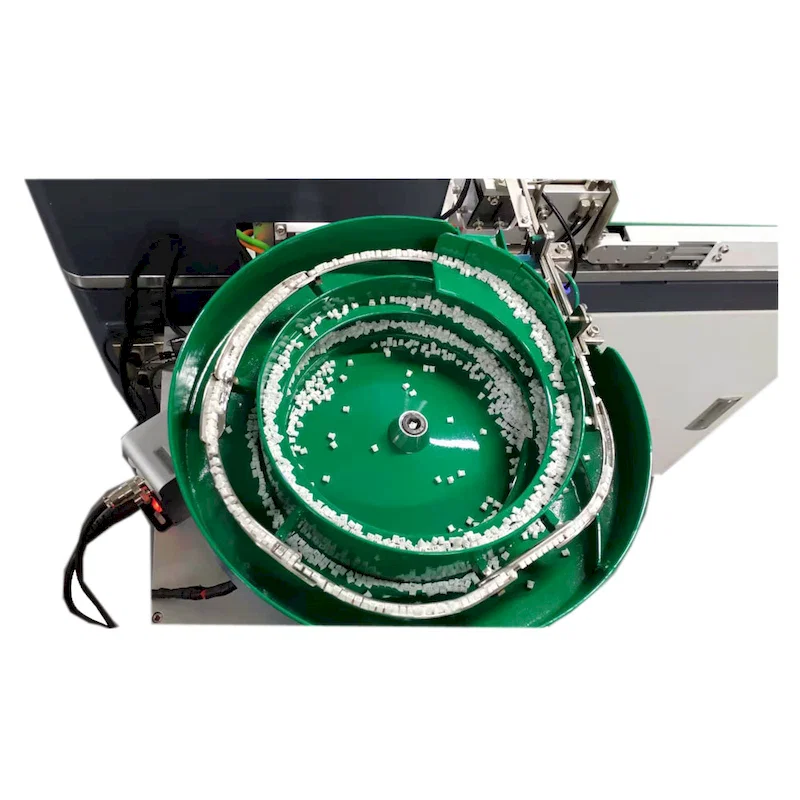

CCD camera above multi-color wires entering housing insertion tooling on WPM-5505Green vibratory bowl feeder sorting white plastic connector housings for automatic insertionFour-panel detail: wire guide rollers, crimping station, CCD screen and Crimp Force Monitor CFM-SOL
