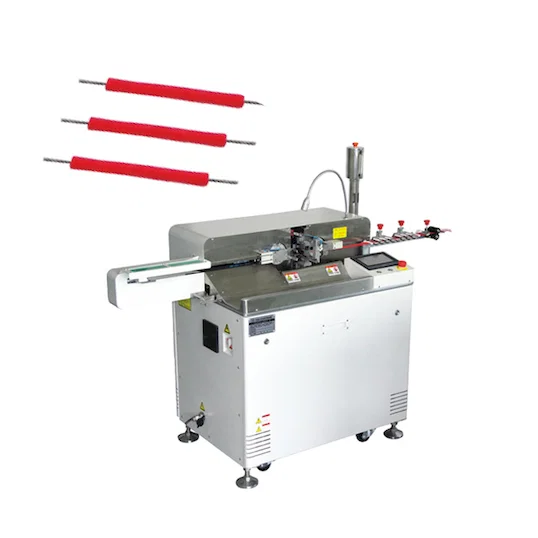

WPM-109 käsittelee viisi johtoa kerrallaan: katkaisu 10 mm - 400 mm, yhden tai molempien päiden kuorinta, yhden pään puolikuorinta ja pään viimeistely joko puristetulla liittimellä tai tinapataan kastamalla, 6000-8000 kpl/h viidellä radalla. Tinaussyvyys on 0.5 mm - 7 mm ja se voidaan toistaa usealla kastolla.
Viisi yksittäisen johtimen työkiertoa muuttuu yhdeksi. Radat jakavat yhden syötön ja yhden siirron, joten käsittely ja työaika johtoa kohden jaetaan viidellä, ja 32-bittinen ohjain pitää pituuden (0.2 mm + 0.02 pituudesta), kuorinnan (0 mm - 7 mm) ja tinaussyvyyden samana kaikilla viidellä johtimella, mitä käsilinja ei pysty pitämään johtimesta toiseen.
Tämä on ryhmän viiden johtimen rinnakkaiskone. Se on tuotannossa kolmipää WPM-189:n yläpuolella (6000-8000 vs. 3500-4000 kpl/h), mutta työstää litteitä, rinnakkaisia johdinsarjoja 10 mm - 400 mm ikkunassa haarautuvien johtojen sijaan. Tinaus erottaa sen WPM-158:sta ja WPM-151:stä: 0.5 mm - 7 mm kasto samaan päähän kuin puristus, päille jotka juotetaan eikä puristeta.
Tärkeimmät ominaisuudet
1. Viisi johtoa työkierrossa: katkaisu, yhden tai molempien päiden kuorinta, yhden pään puolikuorinta
2. Puristus ja tinaus samaan päähän; tinaussyvyys 0.5 - 7 mm toistuvilla kastoilla
3. Johtoalue AWG32-AWG18; katkaisu 10 - 400 mm (8 mm saatavilla) tarkkuudella 0.2 mm + 0.02 x pituus
4. Tuotanto 6000 - 8000 kpl/h viidellä rinnakkaisella radalla
5. Viisi Panasonic-servomoottoria ja kolme askelmoottoria, 32-bittinen ohjain, WEINVIEW-kosketusnäyttö, SMC-venttiilit ilmantunnistuksella, HIWIN-kuularuuvi
6. Ilmanpaine 5 - 6 kg, AC220 V 50 Hz; 1250 x 750 x 1350 mm, 420 kg
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-109 |
|---|
| Toiminto | Katkaisu, yhden tai molempien päiden kuorinta, puolikuorinta, yhden pään puristus, yhden pään tinaus |
|---|
| Johtoalue | AWG32 - AWG18 |
|---|
| Katkaisupituus | 10 - 400 mm (8 mm saatavilla) |
|---|
| Katkaisutoleranssi | 0.2 plus tai miinus 0.02 x L |
|---|
| Kuorintapituus | 0 - 7 mm |
|---|
| Kiertopituus | 3 - 7 mm |
|---|
| Tinauspituus | 0.5 - 7 mm |
|---|
| Tuotanto | 6000 - 8000 kpl/h |
|---|
| Ohjausjärjestelmä | 32-bittinen tietokonejärjestelmä, WEINVIEW-kosketusnäyttö |
|---|
| Moottorit | 5 x Panasonic servo, 3 x askelmoottori |
|---|
| Ilmanpaine | 5 - 6 kg |
|---|
| Virtalähde | AC220 V / 50 Hz |
|---|
| Mitat | 1250 x 750 x 1350 mm |
|---|
| Paino | 420 kg |
|---|
Sovellukset
— Litteät monijohdinkaapelikokoonpanot: viisi johdinta kuoritaan ja tinataan piirilevy- tai liitinasennusta varten
— Muuntaja- ja kelajohtimet: tinatut päät 0.5 mm - 7 mm syvyydeltä
— Kodinkoneiden sisäiset johtosarjat, joissa samassa johtimessa on sekä puristettu että tinattu pää
— Anturi- ja nauhajohtosarjat 10 mm - 400 mm pituusalueella
— Moottorin johdinsarjat, joissa viisi johtoa katkaistaan ja kuoritaan samaan pituuteen
