WPM-814 on täysautomaattinen kutistesukkaputken kone johtosarjatuotantoon. Yhdessä kierrossa se katkaisee putken pituuteen, pujottaa sen johdon pään yli ja vie kokoonpanon lämmityskammion läpi; vain johdon purku on manuaalinen. Se on rakennettu johtosarjapajoille, jotka asentavat kutistesukkaa yksittäisiin johtoihin ja lyhyisiin haaroihin ennen liittimien asennusta ja joissa putken asennon ja kutistuksen laadun on toistuttava kappaleesta toiseen.
Katkaisu ja pujotus käsin on solun hitain vaihe: putken pituus ajautuu, katkaistu pää rispaantuu, ja kunkin pään yli pidetty kuumailmapuhallin antaa epätasaisen kutistuksen ja kärähtäneen eristeen putken vieressä. WPM-814 katkaisee putken, työntää sen johdon yli tarkan läpiputken kautta ja kutistaa sen lämmityskammiossa, ja lämmitin palaa alkuasentoonsa automaattisesti jokaisen kierron jälkeen. Putki puetaan johdon päälle muotoilematta tai avaamatta sitä.
Putkenkatkaisukoneeseen verrattuna WPM-814 myös pujottaa ja kovettaa, joten katkaistu putki ei koskaan odota tarjottimella toista tekijää. Jalkapolkimella ajettavaan puoliautomaattiseen kutistusasemaan verrattuna se suorittaa koko sarjan itsenäisesti, ja koska jokainen kone rakennetaan asiakkaan johtonäytteistä, sekatyön johtosarjaerä voidaan vaihtaa ilman uusia työkaluja.
Tärkeimmät ominaisuudet

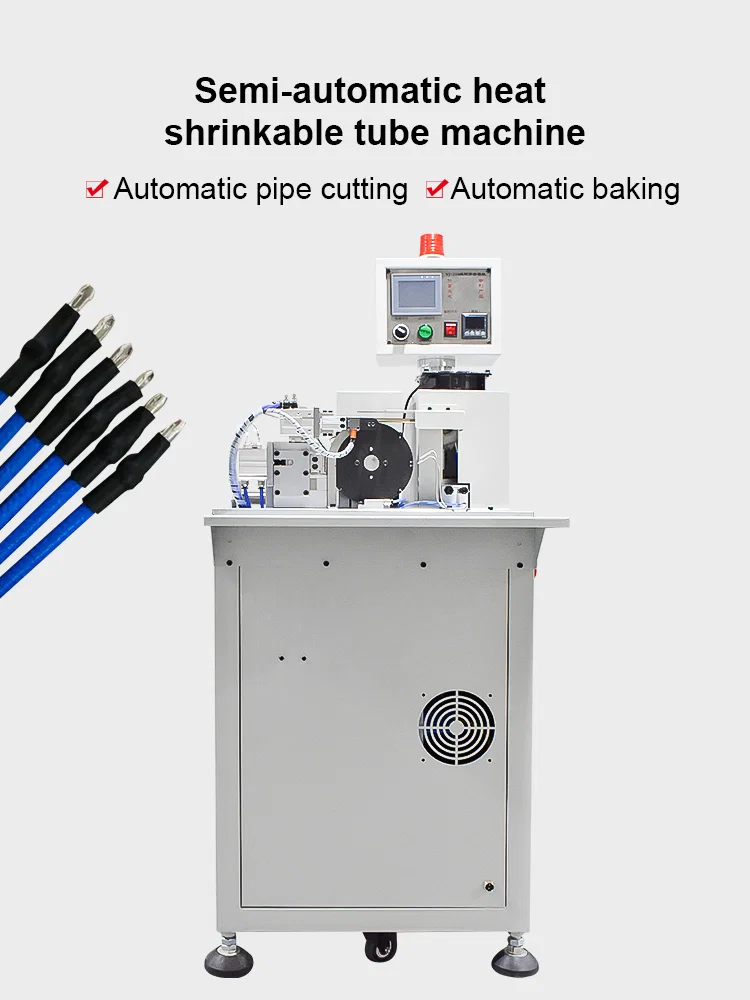

1. Kolme asemaa yhdessä automaattikierrossa – putken katkaisu, pujotus ja kovetus – vain johdon purku manuaalisesti

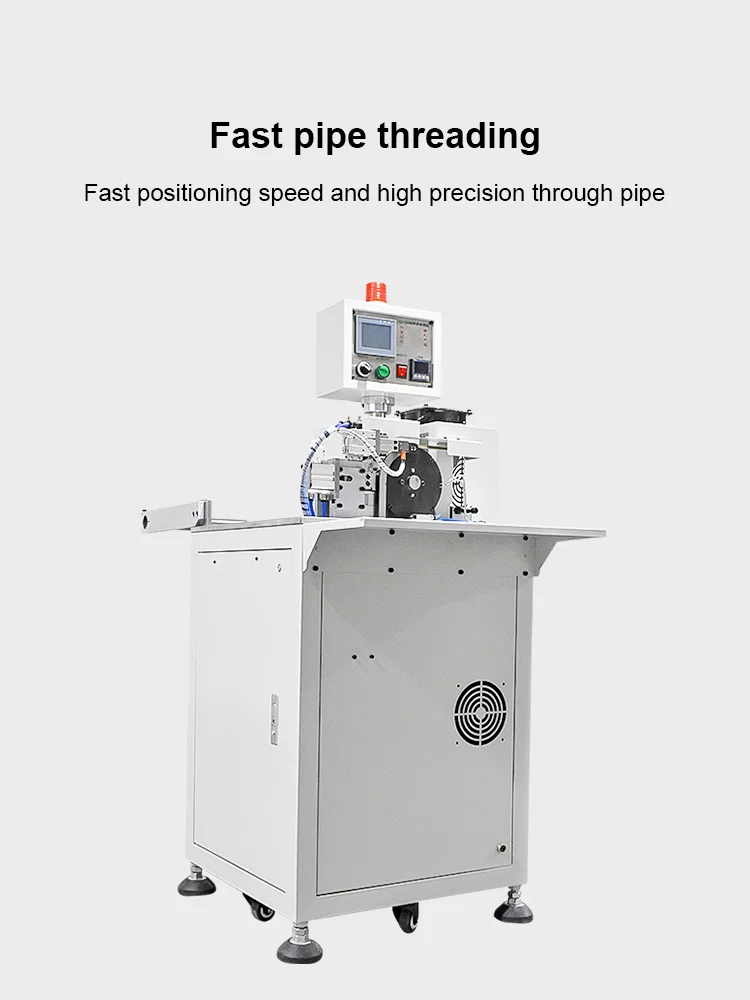

2. Tarkka läpiputki vie katkaistun putken johdon pään yli ennen kutistusiskua
3. Lämmittimen automaattinen paluu alkuasentoon jokaisen kutistuskierron jälkeen
4. Suuri kosketusnäyttö jalustavarressa parametrien syöttöön ja nopeaan paikoitukseen
5. Putki puetaan johdon päälle muotoilematta, joten valmiiksi katkaistuja holkkeja ei avata ennen kutistusta

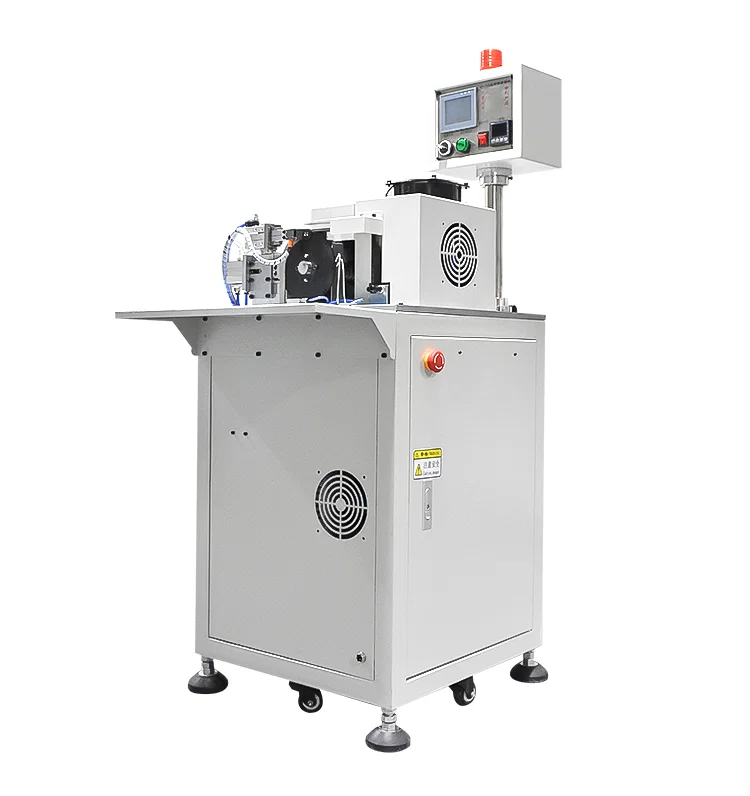

6. Kone rakennetaan asiakkaan johtonäytteistä; lattialla seisova kaappi, jossa pyörät, tasausjalat, hätäpysäytin ja hälytysvalo
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-814 |
|---|
| Konetyyppi | Automaattinen kutistesukkaputken kone |
|---|
| Toiminta | Automaattinen; johdon purku manuaalinen |
|---|
| Prosessi | Putken katkaisu, putken pujotus, kovetus |
|---|
| Lämmittimen paluu | Automaattinen |
|---|
| Putken muotoilu | Ei, putki puetaan muotoilematta |
|---|
| Ohjaus | Suuri kosketusnäyttö, jalustaan asennettu |
|---|
| Asetukset | Kone konfiguroidaan asiakkaan johtonäytteistä |
|---|
| Runko | Lattiakaappi, pyörät ja tasausjalat |
|---|
Sovellukset
— Autojen johtosarjat – kutistesukka puristettujen jatkosten ja haarapisteiden päällä yksijohtimisessa johdossa
— Kodinkoneiden johtosarjat – holkki liittimen päissä ennen kotelon asennusta
— Anturi- ja ohjauskaapelien kokoonpano – putki juotettujen tai puristettujen liitoskohtien päällä kaapelin päässä
— Paneeli- ja kytkinlaitekaapelien johdotuspajat – merkintäholkki ennen liittämistä
— Virtajohtojen tuotanto – putki pistokepäässä ennen ylivalua
