WPM-203-E on täysautomaattinen kuorinta- ja puristuskone kolmikaraisille sähköpistokkeille. Kaksijohdinkaapeli 0.5-1.25 mm2 kuoritaan ja puristetaan yhdessä kierrossa 2T puristimella ja 5-7 kgf/cm2 ilmansyötöllä. Kone on rakennettu 460 kg rungolle, mitat 1300 x 700 x 1600 mm, ja toimii AC220V 50/60Hz:llä.
Kolmikaraiset pistokkeet kiinnittävät liitoksen geometrian: karat ovat kiinteillä etäisyyksillä ja johtimien on saavuttava noihin asemiin risteämättä. WPM-203-E puristaa kaapelin, kuorii vaipan asetettuun pituuteen, erottelee johtimet ja esittää ne karataskuille ennen puristimen sulkeutumista. Koska karaväli on rakennettu kiinnittimeen, puristusasento ei riipu operaattorin silmästä, mikä on tärkein hylkylähde käsin tapahtuvassa pistokekokoonpanossa.

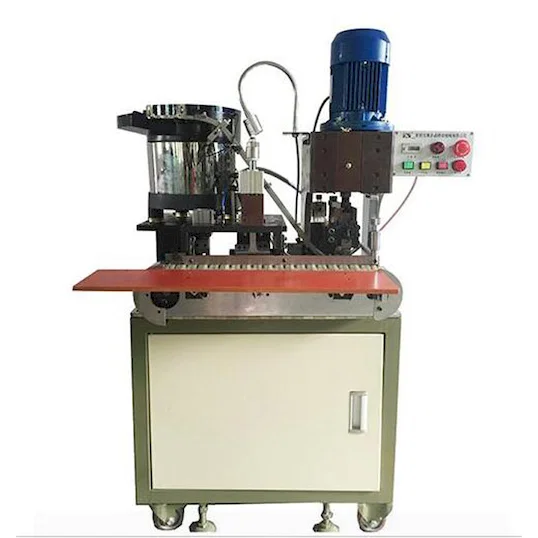

WPM-203-E jakaa puristinluokan, johdinalueen ja rungon WPM-203-F:n kanssa, joka on työkalutettu eurooppalaiselle pyöreän kaapelin pistokkeelle. E-variantti on asetettu kolmikaraiselle pistokemuodolle, kuorinta- ja puristusasemat ketjukuljettimella kulhotornin ympärillä olevien asemien sijaan. Molempien yläpuolella on 3T WPM-203-G 2300-3000 kpl/h nopeudella; niiden alapuolella kevyempi 280 kg WPM-203-D ajaa 2200-2400 kpl/h litteillä ja pyöreillä taipuisilla johdoilla.
Tärkeimmät ominaisuudet

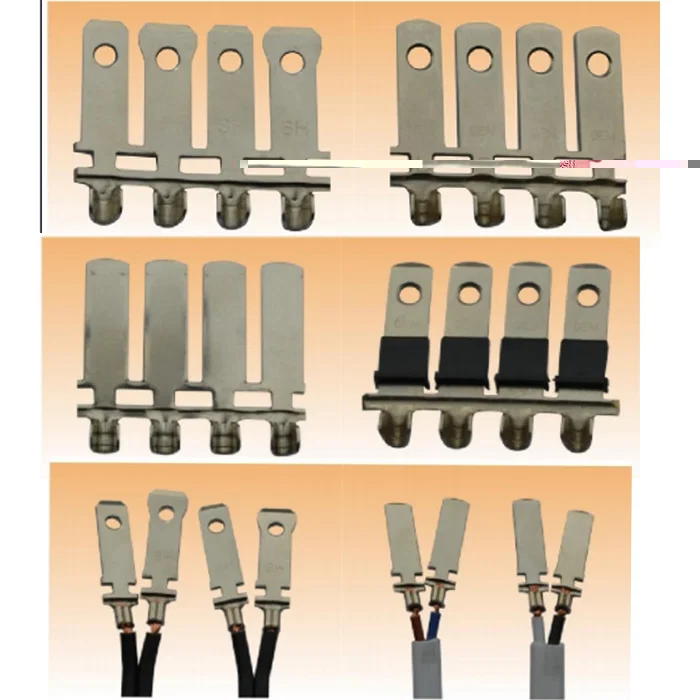

1. Kaksijohdinkaapeli 0.5-1.25 mm2, kuorittu ja puristettu yhdessä kierrossa kolmikaraisille pistokkeille.
2. 2T puristusvoima mekaanisesta puristimesta, ilma 5-7 kgf/cm2.
3. Ketjukuljetin vie jokaisen pistokkeen kuorinta-, johtimenerottelu- ja puristusasemien läpi.
4. 460 kg runko, mitat 1300 x 700 x 1600 mm, sama alusta kuin WPM-203-F:ssä.
5. AC220V 50/60Hz, joten kone voi toimia kummallakin verkkojaksolla.
6. Kunkin aseman paineilmäsylinterit syötetään yhteisestä jakotukista yksittäisillä virtausventtiileillä.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Mallinumero | WPM-203-E |
|---|
| Koko | 1300 x 700 x 1600 mm |
|---|
| Paino | 460 kg |
|---|
| Teho | AC 220V 50/60Hz |
|---|
| Johdinalue | 0.5-1.25 mm2 (2 johdinta) |
|---|
| Puristusvoima | 2T |
|---|
| Ilmanpaine | 5-7 kgf/cm2 |
|---|
| Konetyyppi | Ketjukuljetinperusteinen kuorinta- ja puristusasema kolmikaraisille pistokkeille |
|---|
Sovellukset
— Virtajohdot: kolmikaraisen pistokkeen kokoonpano kaksijohdinseen 0.75-1.0 mm2 kaapeliin.
— Kodinkonejohtimet: verkkojohdot pienille kotitalouslaitteille.
— Valaistus: pistokeliittimet valaisimille ja ajureille.
— Sähkötyökalut: lyhyet syöttöjohdot kolmikaraisilla pistokkeilla.
— Johtosarjapajat: erätuotanto, missä pistoketyyppi vaihtuu tilausten välillä.
