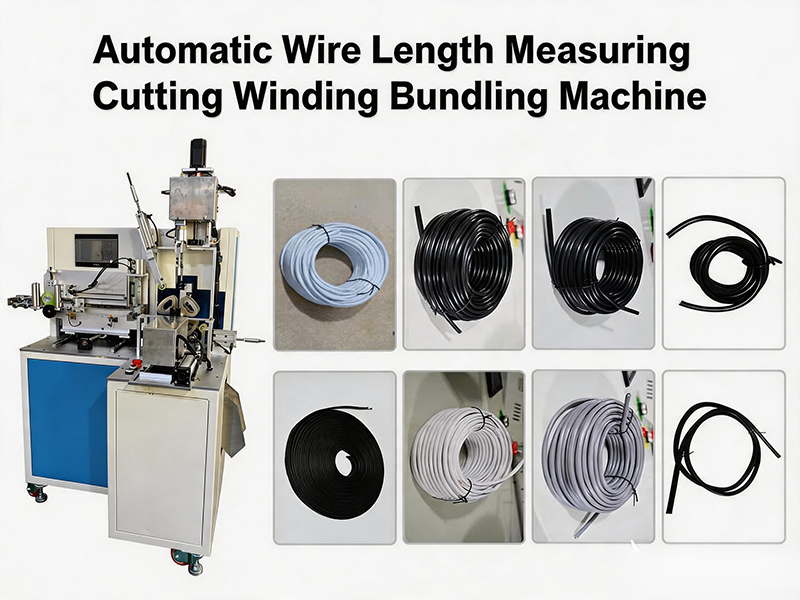

Automaattinen langanpituuden mittaus-, leikkaus-, käämitys- ja niputuskonemalli JW-F01
Automaattinen langanpituuden mittaus-, leikkaus-, käämitys- ja niputuskonemalli JW-F01 Thumb
Video Thumbnail

Automaattinen langanpituuden mittaus-, leikkaus-, käämitys- ja niputuskonemalli JW-F01

📅 2026-05-07 👁️ 179
  • Mallinumero: JW-F01

  • Tekniset tiedot

    Automaattinen langan pituuden mittaus-, leikkaus-, käämitys- ja nippukone JW-F01
    Alkuperämaa Xiamen, Kiina
    Mallinumero JW-F01 / JW-M01 / JW-M02
    Langan ulkohalkaisija-alue Ulkohalkaisija 1–10 mm (räätälöitävissä)
    Enimmäiskäämityshalkaisija 260 mm (räätälöitävissä)
    Enimmäiskierukan ulkohalkaisija 230 mm
    Pienin kierukan sisähalkaisija 70 mm
    Enimmäiskierukan korkeus 100 mm
    Enimmäisleveys 110 mm (räätälöitävissä)
    Enimmäiskierukan paino 10 kg
    Käämitysnopeus 700 rpm (räätälöitävissä)
    Ilmanpaine 0,4–0,65 Mpa
    Virtalähde 110/220 VAC, 50/60 Hz
    Kokonaismitat 950×950×950 mm
    Koneen paino 170 kg (JW-F01) / 230 kg (JW-M02)
  • Tiedustele nyt

JW-F01 on automaattinen johdonkelauskone, joka mittaa, katkaisee, kelaa ja niputtaa kaapelin yhdessä yhtäjaksoisessa ajossa. Se käsittelee 1–10 mm ulkohalkaisijaltaan olevaa johdinta, kelaa jopa 260 mm halkaisijaltaan ja 10 kg painoisia keloja ja toimii 700 rpm:llä. Kaapelivalmistajat ja johtosarjatehtaat käyttävät sitä muuttamaan suurkelat pakatuiksi keloiksi ilman että käyttäjän on seisottava kelan ääressä.

Tärkeimmät ominaisuudet

  • Viisi asemaa linjassa — syöttö, pituuden mittaus, katkaisu, kelaus, niputus ja purku on integroitu, joten kela lähtee valmiina pakattavaksi.
  • Valvomaton käyttö — ohjelmat ajavat 24 tuntia ilman valvontaa, ja yksi käyttäjä voi valvoa useita koneita, mikä on viisi–kymmenkertainen parannus käsikelaukseen.
  • Suljetun silmukan servo-ohjaus — resoluutio yltää 0.01 mm:iin, kelausjaon virhe pysyy 0.02 mm:ssä ja kireys vaihtelee enintään 0.5 N.
  • Siisti kerroskelaus — servon ja anturien yhteistoiminta estää päällekkäisyydet, ristikkäisyydet ja löystymisen, mikä pitää kelan vakaana pakkauksen ja kuljetuksen ajan.
  • Reseptin haku — parametrit tallennetaan ohjelmiin, joten toistotilaus toistetaan samasta datasta eikä sitä opeteta uudelleen käsin.
  • Suojapaketti — johdon katkeamisen, materiaalin loppumisen, ylikuormituksen, alhaisen ilmanpaineen ja ylilämpötilan hälytykset pysäyttävät koneen ennen kuin tuotetta menetetään.
  • Kompakti runko — 950 × 950 × 950 mm jalanjälki ja alhainen melutaso sopivat olemassa oleviin työpajaratkaisuihin.

Tekniset tiedot

MalliJW-F01, JW-M01, JW-M02
AlkuperäXiamen, Kiina
Langan ulkohalkaisija1–10 mm, räätälöitävissä
Suurin kelaushalkaisija260 mm, räätälöitävissä
Kelan suurin ulkohalkaisija230 mm
Kelan pienin sisähalkaisija70 mm
Kelan suurin korkeus100 mm
Kelan suurin leveys110 mm, räätälöitävissä
Kelan suurin paino10 kg
Käärintänopeus700 rpm, räätälöitävissä
Ilmanpaine0.4–0.65 MPa
Virtalähde110/220 V AC, 50/60 Hz
Mitat950 × 950 × 950 mm
Paino170 kg (JW-F01), 230 kg (JW-M02)

Sovellukset

  • Asennusjohdon ja laitekaapelin kelaus toimitusta varten
  • Verkko- ja ohjauskaapelit pakattuna kiinteisiin kelakokoihin
  • Kodinkonejohtosarjojen syöttökelat kokoonpanolinjalle valmisteltuina
  • Ohutjohdin kelattuna vähittäismyynti- ja näytemääriin

Miksi valita tämä malli

Kelan halkaisija, kelan leveys ja kelausnopeus ovat kaikki räätälöitävissä, joten tuotto vastaa pakkauskartonkia eikä päinvastoin. Johdon katkaisu- ja niputuslaitteena se korvaa erillisen mittauspenkin, leikkurin ja sidonta-aseman yhdellä linjassa etenevällä virtauksella. Koneet rakennetaan Xiamenin tehtaalla, jossa kelaohjelma asetetaan ostajan näytteiden mukaan ennen toimitusta. Etäkäyttöönotto ja parametrien tarkistus täysautomaattisessa johdonkäsittelykoneessa sisältyvät toimitukseen, mikä lyhentää asennuksesta täyteen tuottoon kuluvaa aikaa.
