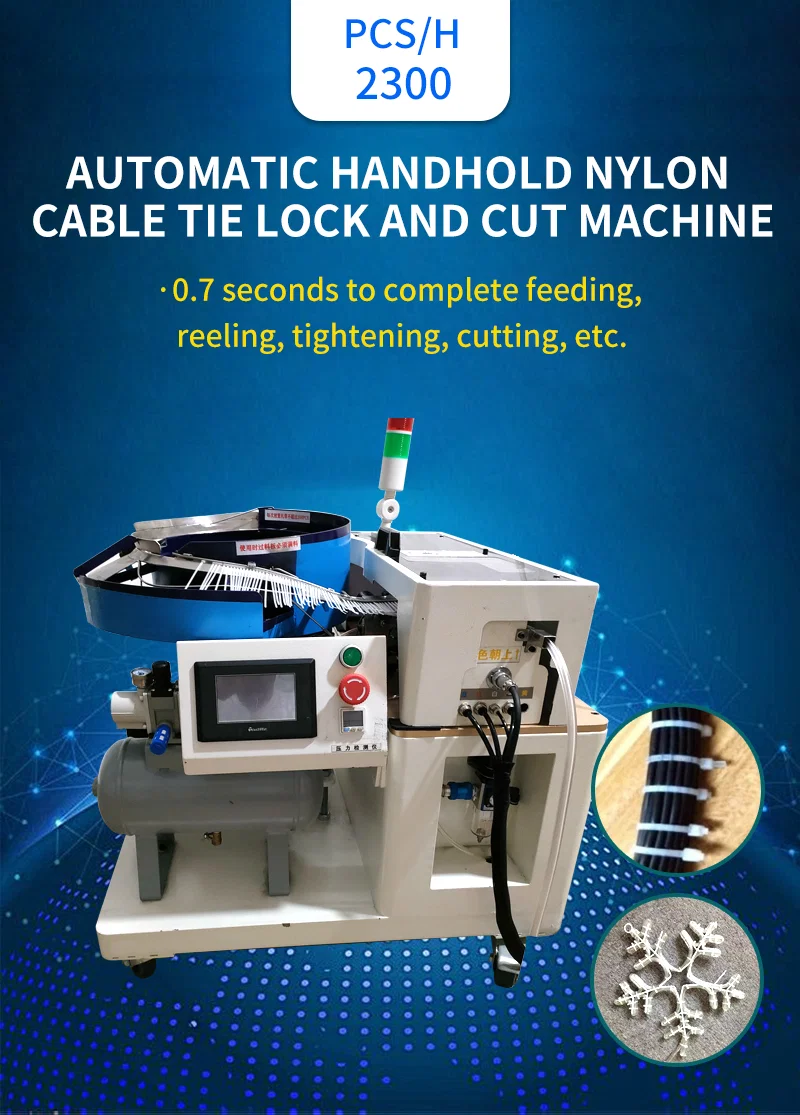

WPM-2503 kietoo nailonsiteen kelan ympärille ja kiristää sen yhdessä automaattisessa kierrossa, korvaten kaapelilinjan lopun käsikäyttöisen rullaus- ja sidontavaiheen. Se kattaa niput 1-50 mm:n halkaisijalta 100 mm, 120 mm tai 150 mm siteillä ja ajaa 2300 kpl tunnissa. Laite on lattialla seisova, 720 x 660 x 780 mm ja 130 kg, pyörillä, joten se siirretään linjojen välillä.
Kierto on niin lyhyt, että käsittely hallitsee: 0.7 s syöttöön, kelaukseen, kiristykseen ja katkaisuun tarkoittaa, että käyttäjä lastaa keloja nopeammin kuin pää ehtii sitoa, ja pullonkaula siirtyy ylävirtaan. Siteet syötetään tärykulhosta, joka suuntaa jokaisen ennen leukaa, joten päätä ei koskaan lastata käsin eikä se aja väärinpäin olevalla siteellä. Silmukan kireys asetetaan käsikäyttöisellä säätimellä, joten sama kone voi ajaa löysää silmukkaa monijohdinkaapelille ja tiukkaa silmukkaa yksittäiselle taipuisalle johdolle ilman ohjelman vaihtoa.
Se on kone, ei kulutustavara. JW-PK06 toimittaa litteää sidontalankaa käämintä- ja sidontapäille, kun taas WPM-2503 käyttää valettuja nailonsiteitä kulhosta; WPM-100 katkaisee holkin, putken ja hihnan pituuteen mutta pysähtyy siihen, ja tämä laite on se, joka sulkee silmukan valmiin kelan ympärille.
Tärkeimmät ominaisuudet
1. 2300 kpl tunnissa 0.7 s:n kierrolla, joka kattaa syötön, kelauksen, kiristyksen ja katkaisun yhdessä sarjassa ilman toista käyttöasemaa.
2. Nippualue 1-50 mm halkaisijalta, ajetaan 100 mm, 120 mm tai 150 mm nailonsiteillä, mikä kattaa kevyet sarjat ja monijohdinvoimakaapelin samalla päällä.

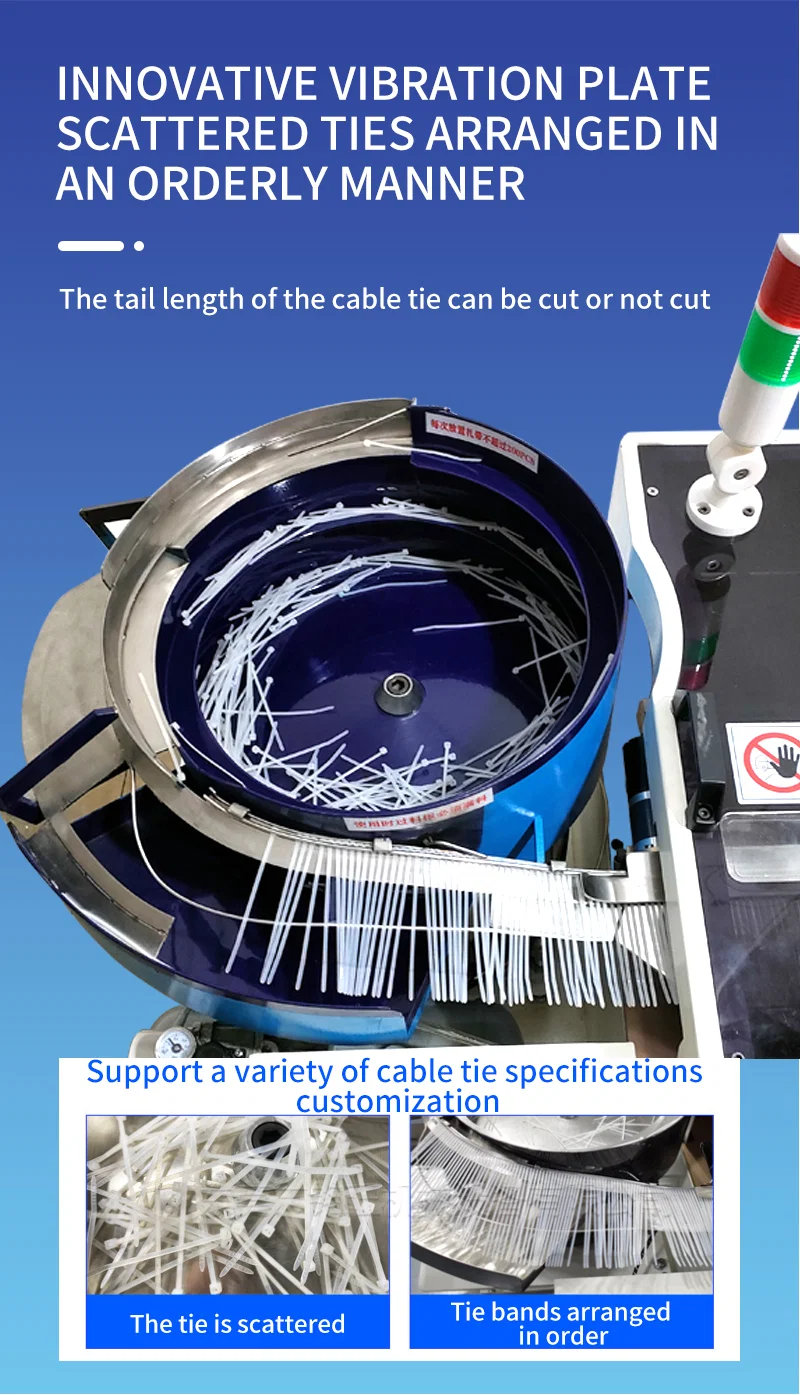

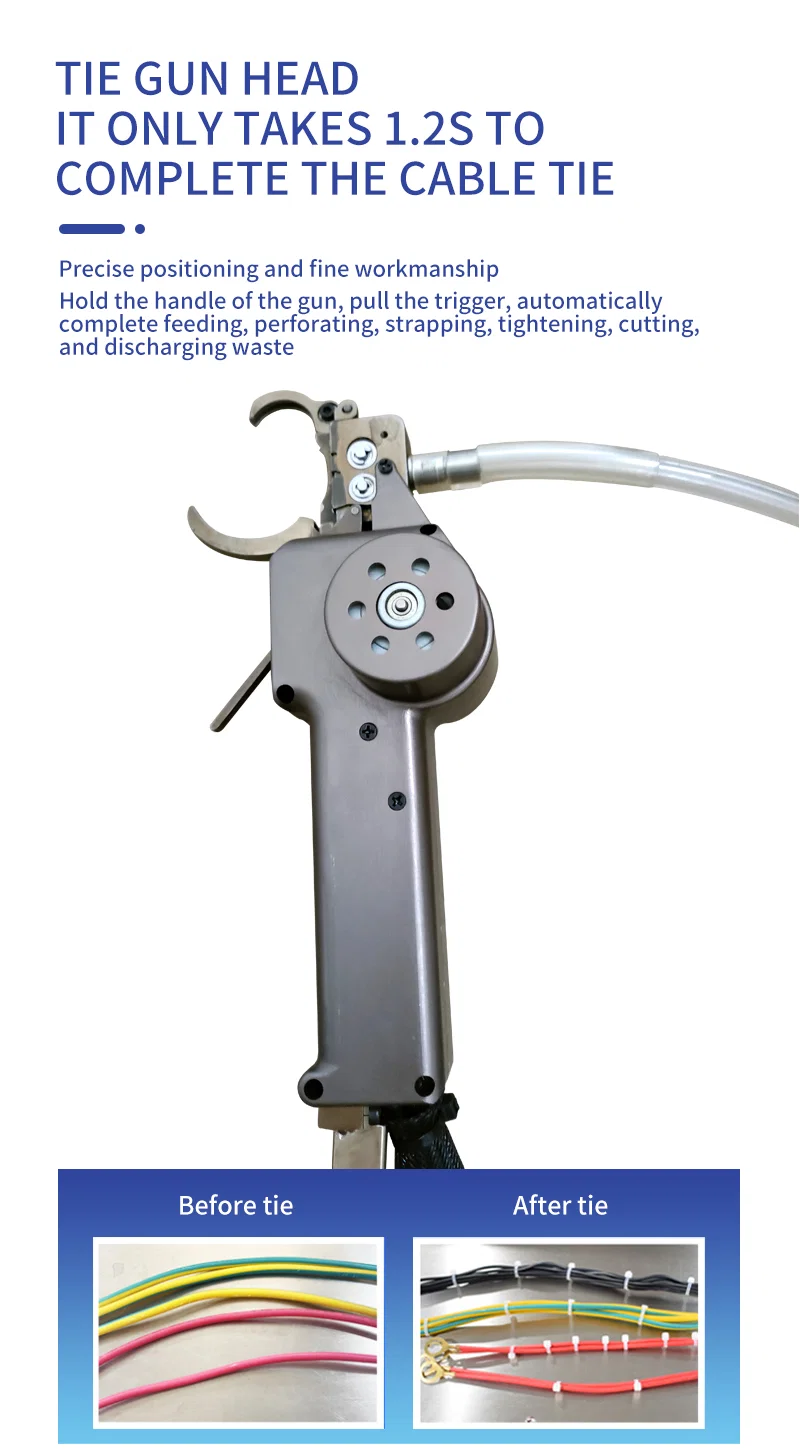

3. Tärylevysyöttö suuntaa ja esittää jokaisen siteen automaattisesti, joten kone lastaa leuan eikä kierto pysähdy uudelleenlastaukseen.
4. PLC-ohjaus ja kosketusnäyttö asettavat laskennan ja kierron; kolmivärinen valotorni näyttää käynnin, pysäytyksen ja vian linjan päässä.
5. Kireys on säädettävissä käsin, joten silmukka voidaan virittää kaapelin vaippaan ohjelmaa muokkaamatta.
6. 400 W AC 220 V:lla ja paineilma 0.6 MPa, 130 kg:n, 720 x 660 x 780 mm:n runkoon pyörillä, sekä valinnainen jätteenkierrätysyksikkö katkaistuille siteenpäille.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-2503 |
|---|
| Konetyyppi | Automaattinen käsikäyttöinen nailonkaapelin kelaus- ja sidontakone |
|---|
| Laitteen koko | 720 x 660 x 780 mm |
|---|
| Paino | 130 kg |
|---|
| Teho | 400 W |
|---|
| Jännite | AC 220 V |
|---|
| Ilmanpaine | 0.6 MPa (+/-0.5) |
|---|
| Niputushalkaisija | 1-50 mm |
|---|
| Sidealue | 100 mm / 120 mm / 150 mm |
|---|
| Nopeus | 2300 kpl tunnissa, 0.7 s kiertoa kohden |
|---|
| Ohjaustapa | PLC + kosketusnäyttö |
|---|
| Syöttötapa | Tärylevysyöttö automaattisesti |
|---|
| Kireyden säätö | Käsin säädettävä |
|---|
| Jätteen kierrätys | Valinnainen |
|---|
Sovellukset
— Autojen johtosarjat: kelatut haarat ja osakokoonpanot sidotaan katkaise-purista-linjan päässä ennen pakkausta alustapuolelle.
— Joulu- ja koristevalosarjat: kelatut valosarjat sidotaan 100-150 mm siteillä 2300 kpl/h, kun käsin sitominen määräisi linjan nopeuden.
— Aurinkopaneelikaapeli: DC-johdot kelataan ja sidotaan pakkausta varten, ja silmukan kireys asetetaan niin löysäksi, ettei eristeeseen jää jälkiä.
— USB-, HDMI- ja virtajohtojen viimeistely: kelaus ja sidonta yhdessä kierrossa käsikäyttöisen rullauksen, kiertämisen ja katkaisun sijaan, kaapelille 1 mm:stä ylöspäin.
— Rakennusteräksen sidonta ja yleinen kokoonpanolinjan niputus: tanko- ja palkkiniput 50 mm:n rajan sisällä sidotaan kiinteällä kireydellä.
