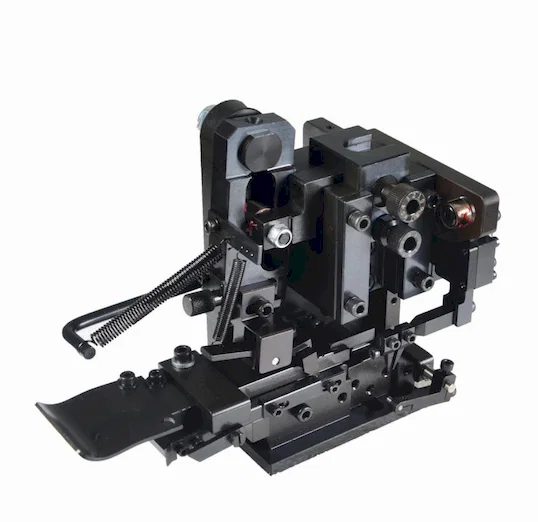

JW-AP12 on OTP-applikaattorimuotti JST-liittimen puristuskoneisiin, toimitettuna sekä vaaka- että pystyversiona. Se kattaa OTP U-muotoiset avoholkilliset liittimet ja esieristetyn nylonrengasliittimen.

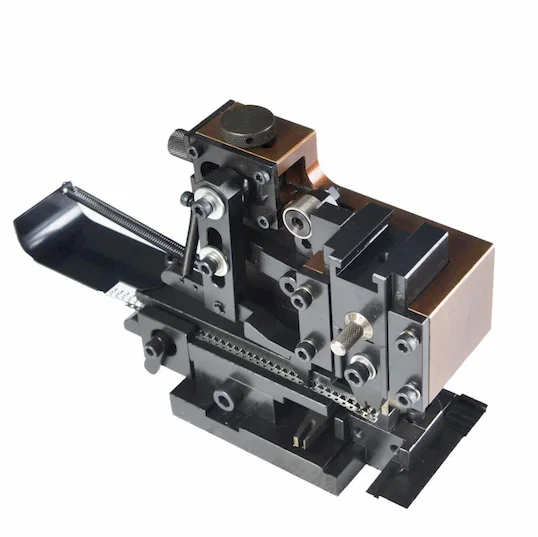

Molemmat versiot jakavat muotin rungon, liitinistukan ja kiinnityksen, ja eroavat siinä suunnassa, johon isku sulkeutuu: vaakasuora sivulta sulkeutuvalle asemalle, pystysuora ylhäältä sulkeutuvalle prässille. Liitin kulkee pitkässä avoimessa kanavassa ennen puristusasemaa, joten liitinrivi on tuettu alasimen molemmilta puolilta ja pysyy linjassa indeksoitaessa eteenpäin. Nylonrengasversio käyttää erillistä istukkamuotoa, joka paikantaa eristyskauluksen irti puristeesta.
Se määritetään korvausmuotiksi, kun liitinperhe on jo määritelty olemassa olevassa JST-applikaattorissa, ja räätälöidyksi muotiksi, kun holkin mitat tai rengasistukka poikkeavat tavallisesta U-muodon alueesta.
Tärkeimmät ominaisuudet
1. OTP U-muotoinen muotti-istukka avoholkillisille liittimille, erillinen istukkamuoto esieristetyille nylonrengasliittimille
2. Vaaka- ja pystyversion puristus samalla rungolla ja kiinnityksellä
3. Pitkä avoin syöttökanava ennen puristusasemaa, tukee liitinriviä alasimen molemmin puolin
4. Jousivarsi ja irrotusvivusto sisääntulossa, pitävät liittimen linjassa sen saapuessa puristusasemaan
5. JST-liittimen puristuskoneen kiinnitys, suora vaihto applikaattoriasemalla
6. Muotin mitat tilauksesta liittimille, jotka ovat tavallisen U-muodon ja rengasalueen ulkopuolella
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | JW-AP12 |
|---|
| Puristustyyppi | Vaaka- ja pystypuristus |
|---|
| Muottityyppi | OTP U-muotoinen muotti, esieristetty nylonrengastyyppi |
|---|
| Yhteensopivuus | JST-liittimen puristuskoneet |
|---|
| Sovellus | Liittimen puristusapplikaattori, liittimen puristinkone |
|---|
| Räätälöinti | Räätälöitävä liitinapplikaattorin muotti |
|---|
Sovellukset
— JST-liittimen puristuskoneet, joissa ajetaan OTP U-muotoisia avoholkillisia liittimiä
— Esieristetyt nylonrengasliittimet puristettuna samalla applikaattoriasemalla
— Johtosarjalinjat, jotka puristavat rengasliittimiä, jatkoksia ja holkkeja samassa liitinperheessä
— Korvaus- tai toinen muotti, kun liitinpiirustus poikkeaa tavallisesta U-muodosta
— Pystyprässiasemat, joiden on pidettävä sama puriste kuin vaakalinjalla
