Kuusipuolinen OTP-puristusmuotti liittinkoneisiin JW-AP10
Kuusipuolinen OTP-puristusmuotti liittinkoneisiin JW-AP10 Thumb
Video Thumbnail

Kuusipuolinen OTP-puristusmuotti liittinkoneisiin JW-AP10

📅 2026-01-27 👁️ 796

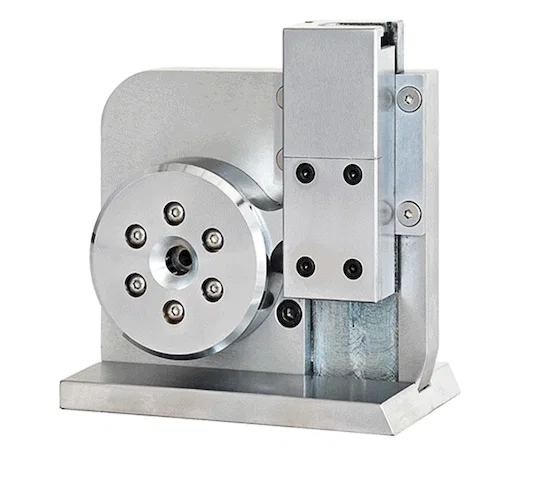

JW-AP10 on kuusisivuinen OTP-puristusmuotti liitinkoneisiin, jossa holkki suljetaan kuudella sektorileualla, jotka on järjestetty säteittäin puristuskeskipisteen ympärille, kaksiosaisen puristimen ja alasimen sijaan. Se asennetaan liitinkoneisiin, jotka paikantavat iskun suurtaajuuselektroniikalla.

Säteittäinen sulkeutuminen kohdistaa muovauskuorman kuudesta suunnasta yhdellä iskulla, joten holkki puristuu poikkipintansa ympäri eikä litisty yhtä alasimen pintaa vasten. Sulkeutuva pää on pyöreä kannatin, jossa sektorileuat ovat, mikä tekee muotista korkean pysty-yksikön, jonka kiinnityslevy on samassa rungossa, eikä siinä ole omaa syöttörataa.

Se asennetaan korvaus- tai vaihtoehtoisena muottina liitinkoneisiin, jotka on jo varustettu kuusisivuiseen sulkeutumiseen, ja kun symmetrinen holkin poikkipinta vaaditaan koneella, joka muuten ajaa kaksiosaisia muotteja. Koska muotti toimii koneen elektronisella paikoituksella, vanhempien mekaanisten päiden kytkin- ja solenoidiviat eivät koske puristuskiertoa.

Tärkeimmät ominaisuudet

1. Kuusisivuinen sulkeutuva pää, jossa kuusi sektorileukaa pyöreässä kannattimessa sulkeutuu säteittäin holkin ympäri

2. OTP-muottiliitäntä, asennetaan suoraan kaksiosaisen puristin- ja alasinkokoonpanon tilalle

3. Tarkoitettu liitinkoneisiin, joissa iskun paikoitus on suurtaajuuselektroninen, ilman mekaanista kytkintä tai solenoidia puristuskierrossa

4. Pyöreä leukakannatin kiinnitetty kuudella kuusiokoloruuvilla, joten sektorisarjaa voi huoltaa pään etupuolelta

5. Sulkeutuva pää ja kiinnityslevy koneistettu yhdeksi pysty-yksiköksi, mikä pitää leukojen kohdistuksen, kun muottia siirretään koneiden välillä

6. Matalampi melu ja pienempi tehonotto kuin perinteisessä liitinkoneen päässä, kuten on määritetty sille koneelle, johon tämä muotti on rakennettu

Tekniset tiedot

ParametriSpesifikaatio
MalliJW-AP10
MuottityyppiKuusisivuinen OTP-puristusmuotti
SulkumuotoKuusi sektorileukaa säteittäisessä kannattimessa
KoneliitäntäOTP-liitinkoneen muottikiinnitys
PaikoitusSuurtaajuuselektroninen paikoitus, koneen puolella
Moottorin toimintaMatalampi melu kuin perinteisissä liitinkoneissa
EnergiankulutusSäästää sähköä perinteisiin liitinkoneisiin verrattuna
Korjattu vikamuotoPerinteisten päiden kytkin- ja solenoidiviat
Liittimen syöttöIsäntäkoneen liitinkone hoitaa sen, muotissa ei ole rataa

Sovellukset

— Liitinkoneet, joissa on suurtaajuuselektroninen paikoitus ja joissa ajetaan OTP-liittimiä kuusisivuisen sulkeutuvan pään läpi

— Kaksiosaisen OTP-muotin korvaaminen, kun vaaditaan symmetrinen kuusisivuinen holkin poikkipinta

— Johtosarjalinjat, jotka tarvitsevat pyöreän puristuspoikkipinnan litistyneen alasinputolen sijaan

— Pajat, jotka siirtyvät kytkin- tai solenoidikäyttöisestä liitinkoneesta ja siirtävät kuusisivuisen muotin uuteen päähän

— Toinen muotti koneessa, jossa ajetaan sekä kaksiosaisia että kuusisivuisia puristuksia eri liitinpiirustuksille

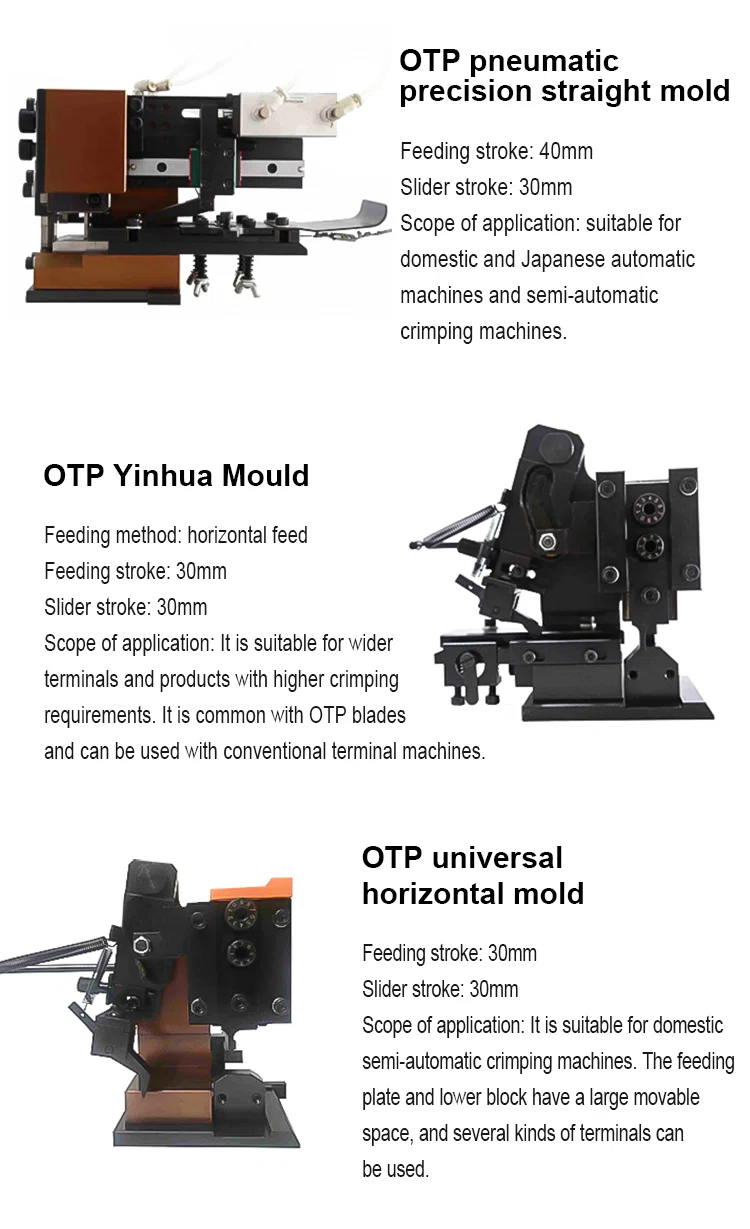

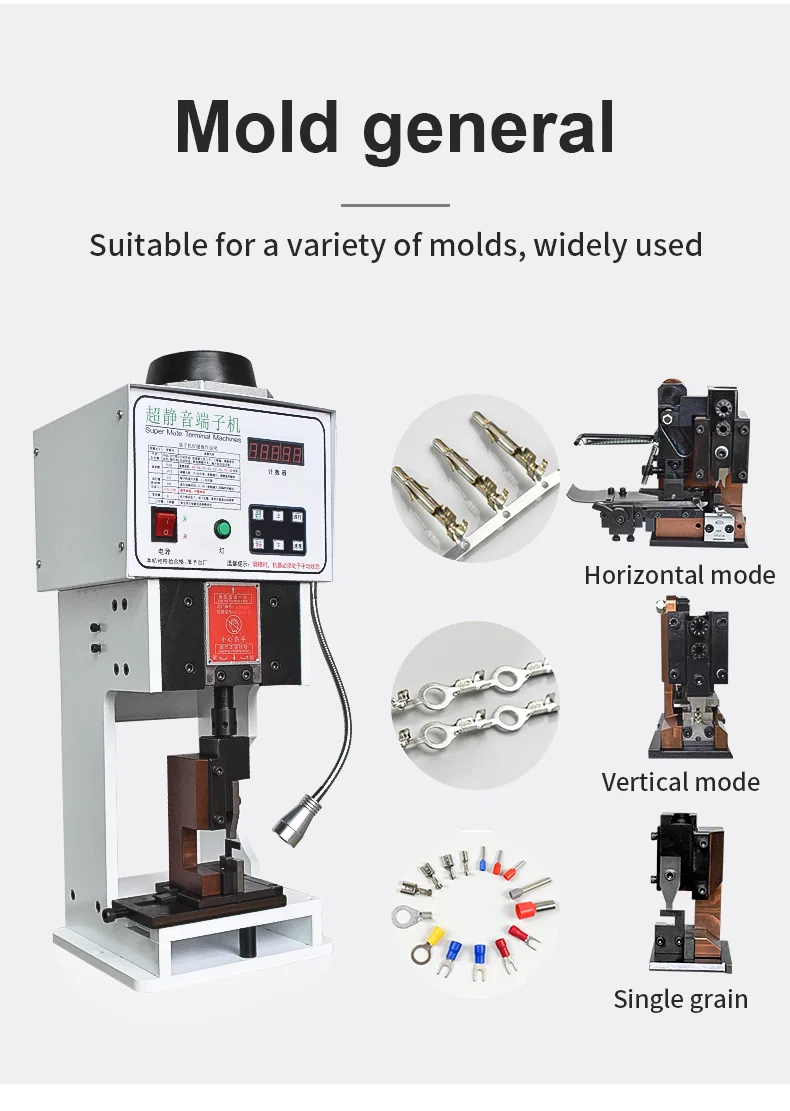

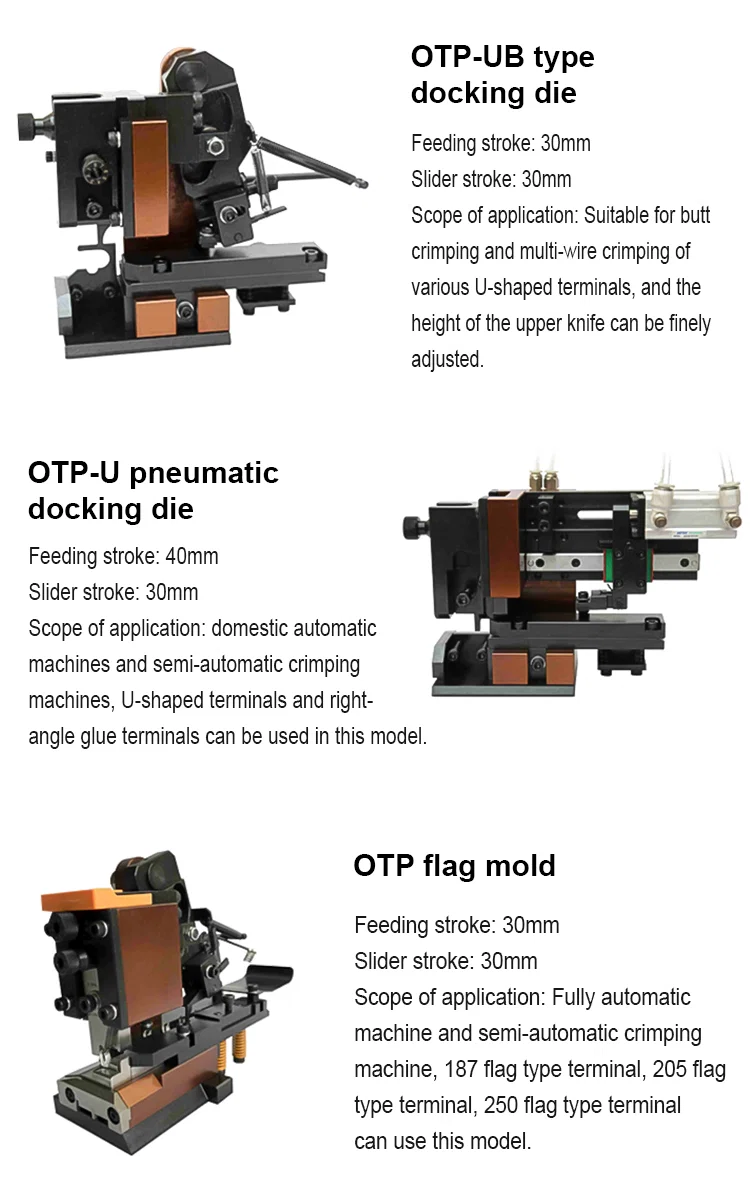

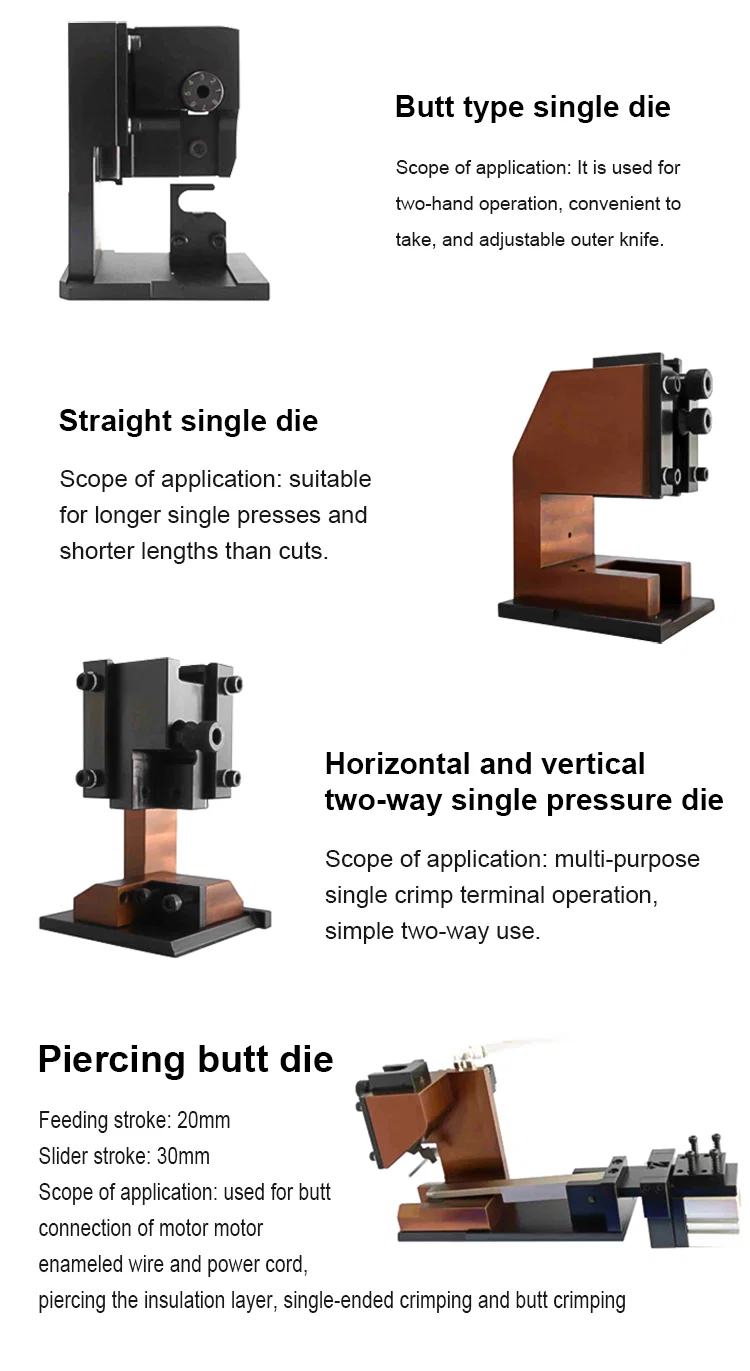

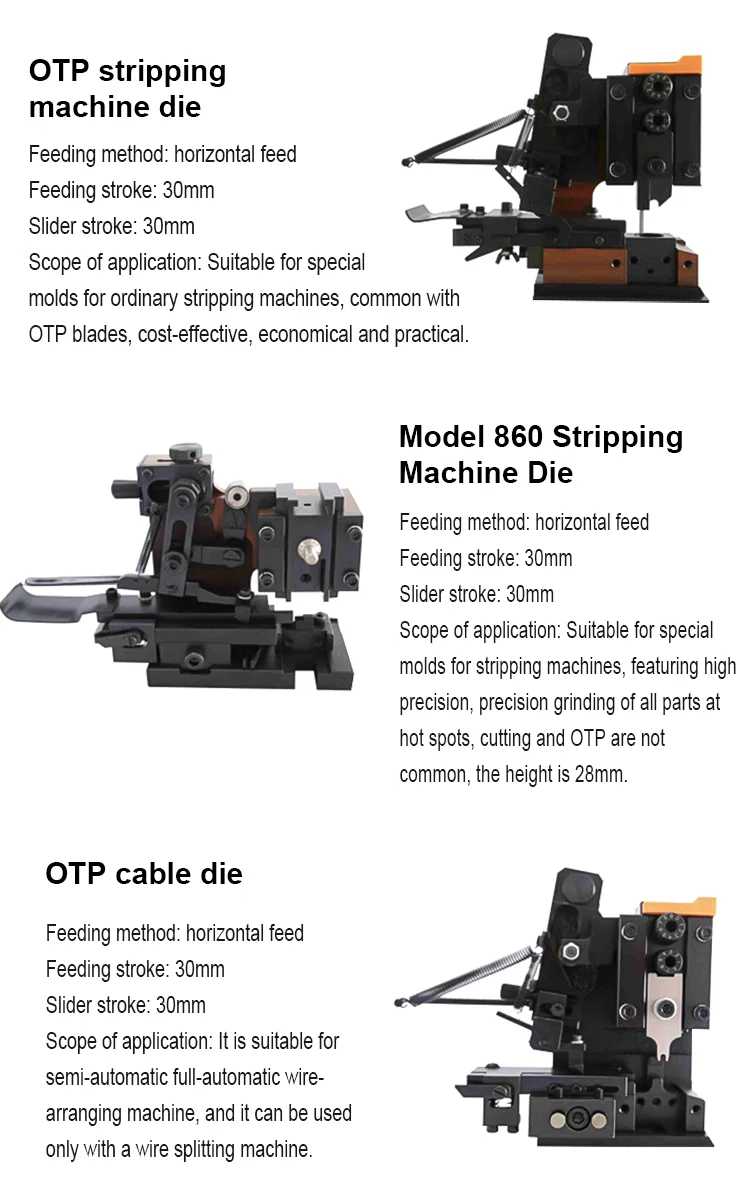

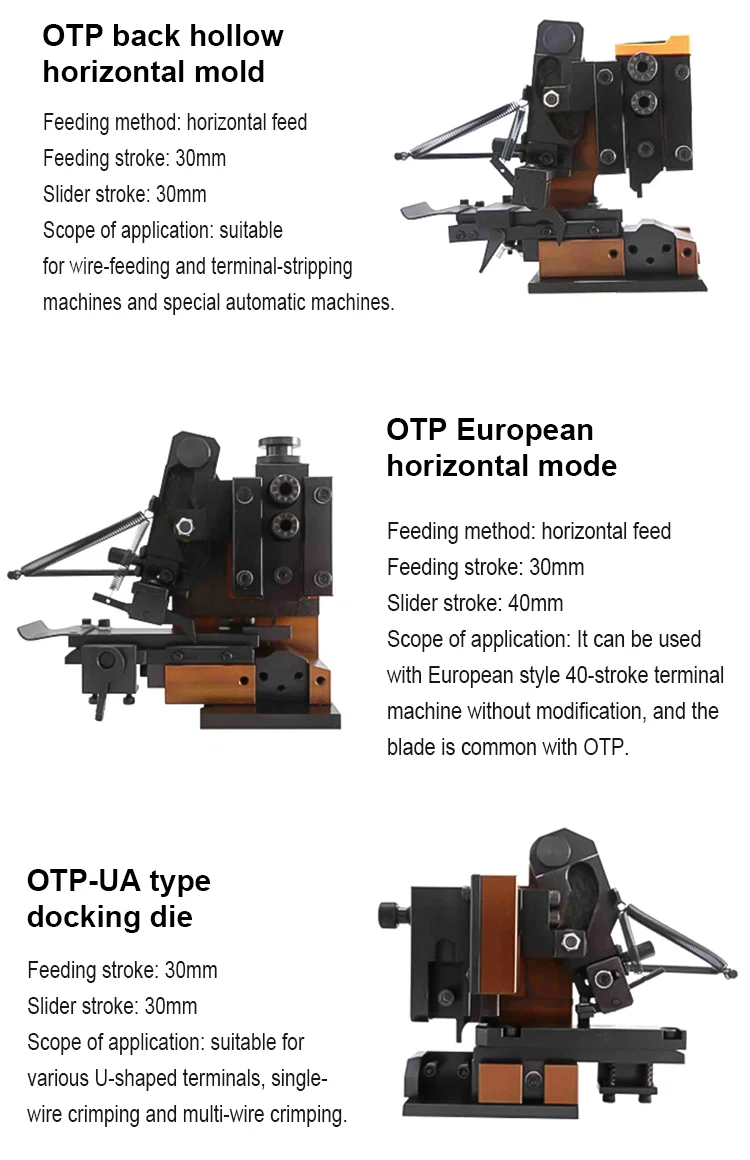

Super mute terminal machine with horizontal, vertical and single grain moldsFeature list graphic: accurate crimping, stable performance, high precision, factory direct sales4TS precision horizontal mold and 4TE precision straight mold with stroke specificationsOTP precision horizontal, straight and pneumatic horizontal molds with feeding dataOTP pneumatic straight mold, OTP Yinhua mould and OTP universal horizontal moldOTP back hollow horizontal mold, OTP European horizontal mode and OTP-UA docking dieOTP-UB docking die, OTP-U pneumatic docking die and OTP flag moldOTP stripping machine die, Model 860 stripping die and OTP cable dieButt single die, straight single die, two-way pressure die and piercing butt dieConventional dotting die and heavy dotting mold for tube terminalsPneumatic super wide transverse die, super wide horizontal die and European single die
