Kaksoispään liittimen puristus- ja kotelon asennuskone JW-CK01
Kaksoispään liittimen puristus- ja kotelon asennuskone JW-CK01 Thumb
Video Thumbnail

Kaksoispään liittimen puristus- ja kotelon asennuskone JW-CK01

📅 2026-05-09 👁️ 1,500
  • Mallinumero: JW-CK01

  • Tekniset tiedot

    1. Malli: JW-CK01 Kaksipäinen päätepuristus- ja kotelon asetuskone
    2. Näyttö: 15 tuuman LCD-kosketusnäyttö
    3. Ohjausjärjestelmä: MCU-ohjausjärjestelmä
    4. Kapasiteetti: Noin 1 600–2 600 kpl/tunti 100 mm:n johdon pituudella (todellinen kapasiteetti riippuu työolosuhteista)
    5. Soveltuva johdon paksuus: AWG30# – AWG16# (muokattavissa erityisvaatimusten mukaan)
    6. Käsittelypituus: 90 mm – 900 mm (muokattavissa pidemmille kooille)
    7. Kuorintapituus: 0,1 mm – 14 mm (säädettävä)
    8. Leikkaustarkkuus: ±0,1 mm
    9. Puristusvoima: 1,5 tonnia (muokattavissa erityistarpeiden mukaan)
  • Tiedustele nyt

Kaksoispään liittimen puristus- ja kotelon asennuskone JW-CK01

Tuotteen esittely

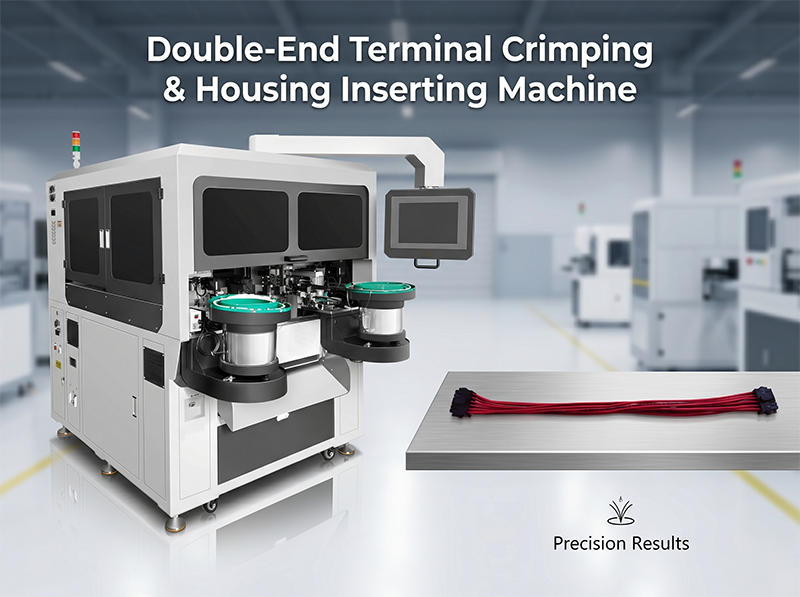

JW-CK01 kaksoispään liittimen puristus- ja kotelon asennuskone on täysin automaattinen integroitu langanjalostuskone, joka yhdistää langanleikkauksen, eristeen poiston, kaksoispään liittimen puristuksen ja kotelon asennuksen yhdessä toiminnossa. Sitä käytetään laajalti tarkkuusjohtosarjojen tuotannossa uusiutuvan energian, kodinkoneiden, 3C-elektroniikan, liittimien ja autoteollisuuden aloilla. Vakaan suorituskyvyn, korkean tarkkuuden ja helpon käytön ansiosta se parantaa tehokkaasti tuotannon tehokkuutta ja tuotteiden yhdenmukaisuutta.

Tekniset parametrit

1.      Malli: JW-CK01 kaksoispään liittimen puristus- ja kotelon asennuskone

2.      Näyttö: 15 tuuman LCD-kosketusnäyttö

3.      Ohjausjärjestelmä: MCU-ohjausjärjestelmä

4.      Kapasiteetti: Noin 1 600–2 600 kpl/tunti 100 mm langanpituudella (todellinen kapasiteetti riippuu työolosuhteista)

5.      Soveltuva lankamittari: AWG30# – AWG16# (mukautettavissa erityisvaatimuksia varten)

6.      Käsittelypituus: 90 mm – 900 mm (mukautettavissa pidempiä kokoja varten)

7.      Eristeen poiston pituus: 0,1 mm – 14 mm (säädettävä)

8.      Leikkaustarkkuus: ±0,1 mm

9.      Puristusvoima: 1,5 tonnia (mukautettavissa erityistarpeita varten)

10.    Havaitsemislaitteet: Visuaalinen tarkastus, langan puuttumisen havaitseminen, ilmanpaineen valvonta, paperinkeräys, liittimen puutteen havaitseminen; vetovoiman ja paineen valvonta (valinnainen)

11.    Aputarvikkeet: Jätepaperin kelaaminen, lankajätteen keräys, teipin leikkaus

12.    Vakio ulkoiset kokoonpanot: 8-akselinen jännityksen syöttöteline, valmiin tuotteen kuljetin

13.    Virtalähde: AC 220 V, 50 Hz (mukautettavissa)

14.    Paino: Noin 1 100 kg

15.    Koneen mitat: P 2200 mm × L 1800 mm × K 2200 mm

16.    Asennustila: P 3200 mm × L 4000 mm × K 2200 mm

Vakiokomponenttien luettelo

Kohta

Komponentin nimi

Yksikkö

Määrä

1

Kuularuuvit

sarja

15

2

Lineaarijohteet

sarja

31

3

Ilmanpainesäädin

sarja

2

4

Pneumatiikkasylinterit

kpl

31

5

Solenoidiventtiilit

kpl

36

6

Ilmansuodattimet

sarja

1

7

Ilmanpaineanturi

kpl

1

8

Releet

kpl

5

9

Ilmaletkut

sarja

1

10

Putkiliittimet

sarja

1

11

Laakerit

sarja

1

12

Konenäköjärjestelmä

sarja

1

13

Kuituvahvistin

kpl

3

14

Kosketusnäyttö

kpl

1

15

Servomoottorit

kpl

14

16

Servokäytöt

kpl

14

17

Askelmoottoriohjaimet

kpl

2

18

Askelmoottorit

kpl

2

19

Paineenhallintajärjestelmä

järjestelmä

1

Huomautukset

Tekniset tiedot ja kokoonpanot voivat muuttua ilman ennakkoilmoitusta. Lopullinen kokoonpano määräytyy virallisen kauppasopimuksen mukaan.
