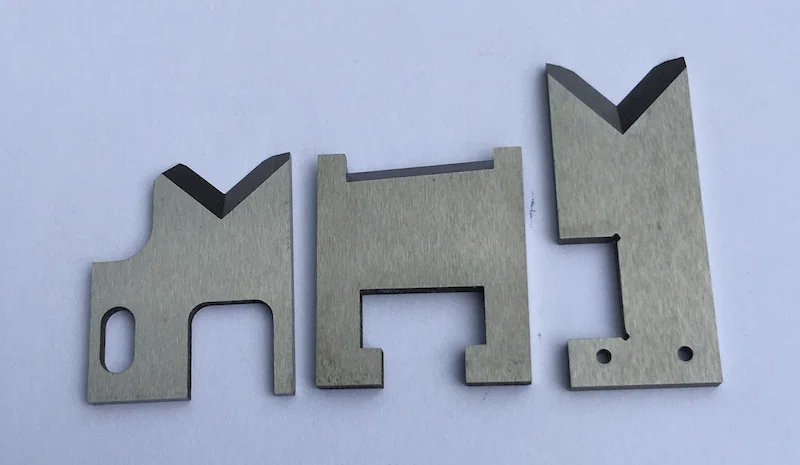

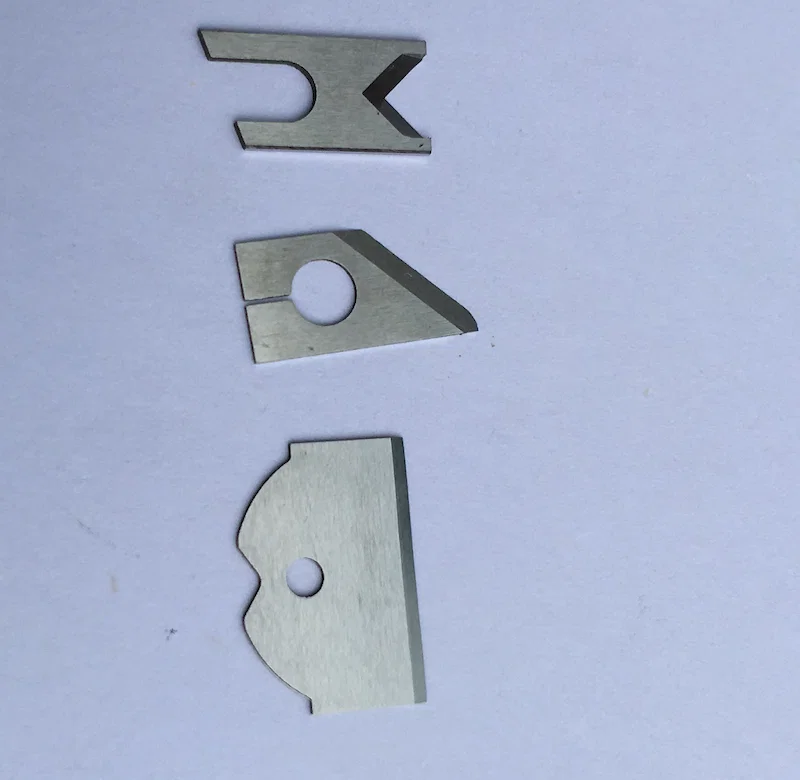

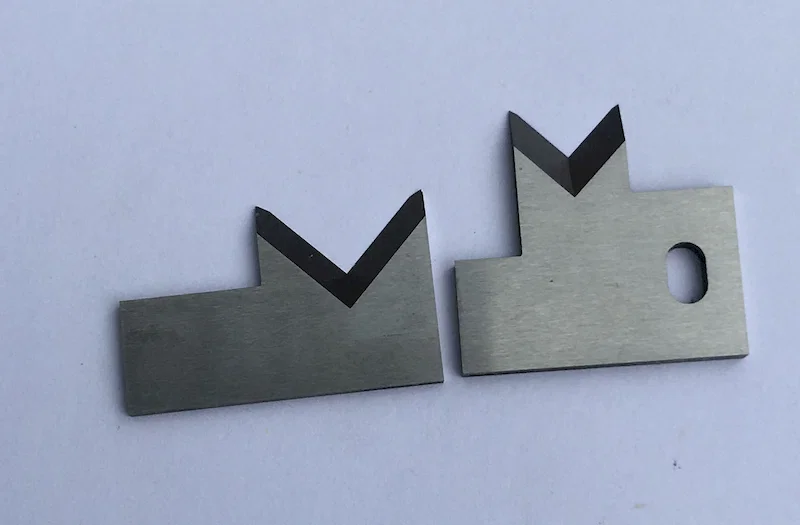

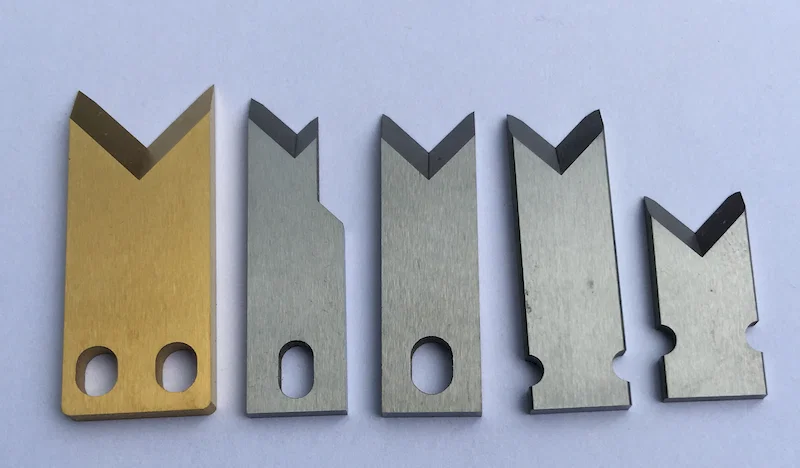

JW-BL10 on Komaxin teränpitimeen valmistettu kuorintaterä, toimitettuna volframikarbidina tai pikateräksenä. Se on suora varaosa Komax-sarjan koneisiin, ja sitä tarjotaan myös muiden sarjojen koneisiin, joissa on sama pitimen kuvio.

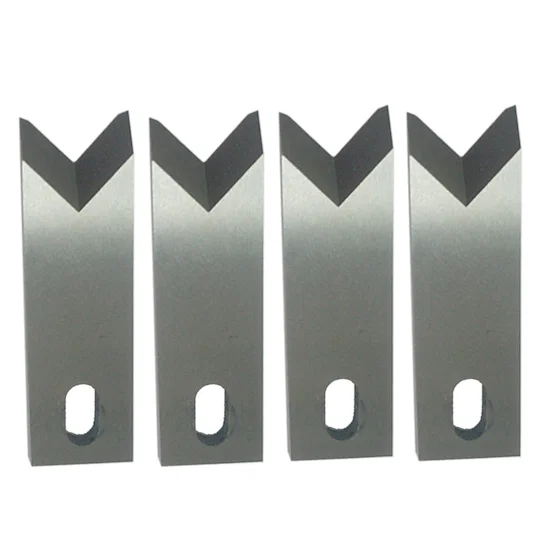

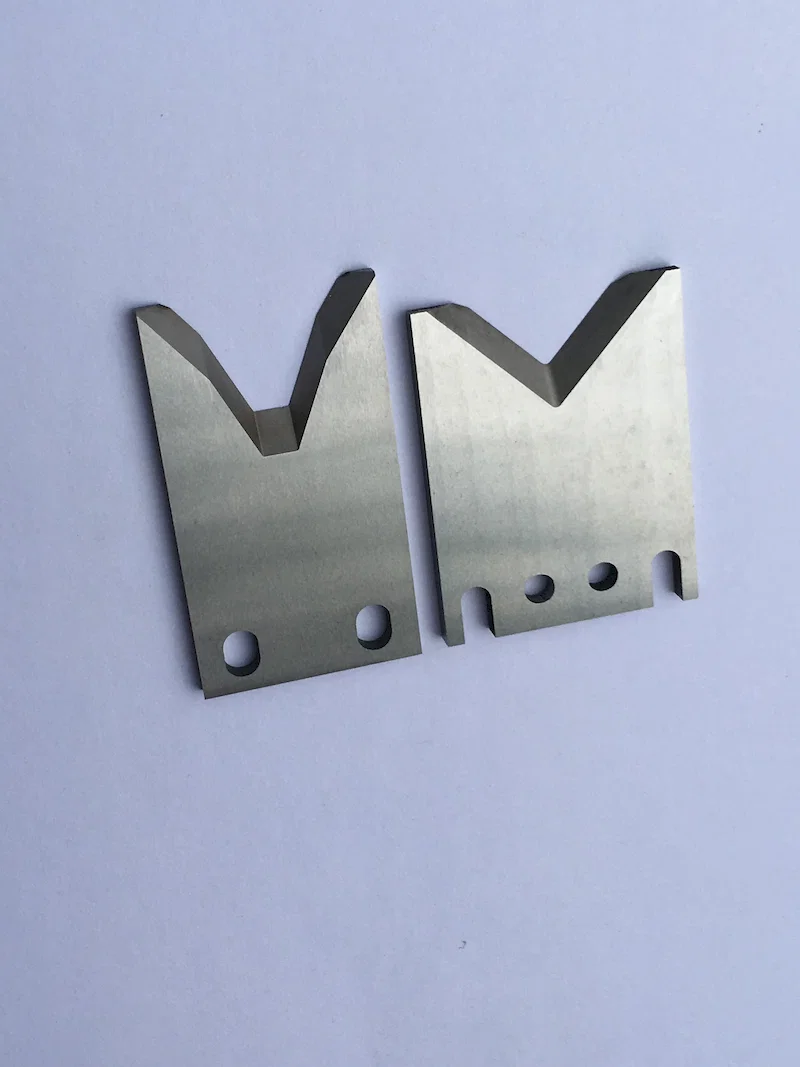

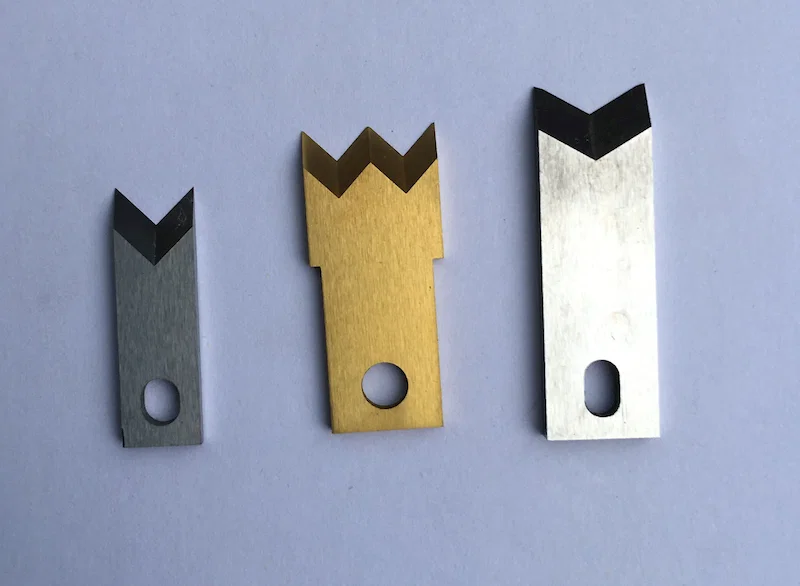

Muoto eroaa yleisestä kuorintaterästä. Runko on kiinteä suorakaiteen muotoinen levy, jossa on kaksi läpireikää pitimen jakoa vastaavilla etäisyyksillä, ja leikkuupää on V-kärki, jonka muodostaa kaksi hiottua viistoa, jotka kohtaavat kärjessä. Molemmat viistot on hiottu ulkopinnasta, joten terä leikkaa kahdella sivulla ja kärkeä tukee levyn koko paksuus sen takana. Rakenne sopii Komax-kuorintapään suuremmille sulkeutumisnopeuksille, joissa ohut terä joustaisi ennen eristeen leikkautumista. Materiaali valitaan samoin kuin muussa valikoimassa: volframikarbidi pitkille sarjoille ja hankaavalle eristeelle, pikateräs yleiselle PVC-työlle.
Terät tilataan konesarjan mukaan, ja mukautetut profiilit ovat saatavilla pyynnöstä. Kahden reiän kiinnitys määrää terän asennon, joten kulunut terä vaihdetaan kuorintapäätä uudelleen asettamatta; tavallinen vaihtokohta on pyöristynyt V-kärki tai viistoja pitkin kulkeva kirkas kulumisvyöhyke.
Tärkeimmät ominaisuudet
1. Komax-yhteensopivuus: valmistettu Komaxin pitimen kuvioon, ja tarjolla muille sarjoille, joissa on sama kuvio.
2. Materiaalivalinta: volframikarbidi pitkille sarjoille ja hankaavalle eristeelle, pikateräs yleiselle PVC-työlle.
3. Kaksiviisteinen V-kärki: kaksi hiottua sivua kohtaavat kärjessä, ja kärjen takana on levyn koko paksuus.
4. Kahden reiän kiinnitys: terän asennon määräävät reiät eivätkä säädöt, joten varaosa palaa samaan paikkaan.
5. Kiinteä levyrakenne: riittävä jäykkyys Komax-kuorintapään sulkeutumisnopeudelle, jossa ohut terä joustaisi.
6. Mukautetut profiilit saatavilla pyynnöstä, tilataan konesarjan ja johtoalueen mukaan.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | JW-BL10 |
|---|
| Nimike | Kuorintaterä |
|---|
| Materiaalivaihtoehdot | Volframikarbidi tai pikateräs |
|---|
| Yhteensopivuus | Komax-sarja ja muut sarjakoneet |
|---|
| Reunan muoto | V-kärki, kaksi hiottua viistoa (kuva) |
|---|
| Kiinnitys | Kaksi läpireikää suorakaiteen muotoisessa levyssä (kuva) |
|---|
| Mukautus | Saatavissa pyynnöstä |
|---|
| Sovellus | Johdon kuorinta, kaapelin kuorinta |
|---|
Sovellukset
— Komax-sarjan kuorintakoneet johtosarjatuotannossa, kuorintaterän varaosana.
— Muut sarjakoneet, joissa on sama teränpitimen kuvio ja joihin Komax-muotoinen terä on saatavilla oleva osa.
— Johtosarjalinjat, joilla ajetaan PVC- ja ohutseinäistä autojohdinta suurella sulkeutumisnopeudella.
— Pitkät tuotantosarjat hankaavalla eristeellä, joihin volframikarbidiversio määritetään.
— Terän vaihto koneella, kun V-kärki pyöristyy tai viistoihin tulee kulumisvyöhyke.
