WPM-5000A on moottorikäyttöinen kaksipylväinen teline, joka kantaa voimamittaria ja kohdistaa hallitun työnnön tai vedon. Runko on ilmoitettu nimelliskuormalle 5000-50000 N, spesifikaation enimmäiskuorma 5000 N, tehollinen isku 220 mm (1000 mm saatavilla) ja testausnopeus 15-240 mm/min. Käyttöjännite AC 220/110 V 50/60 Hz.

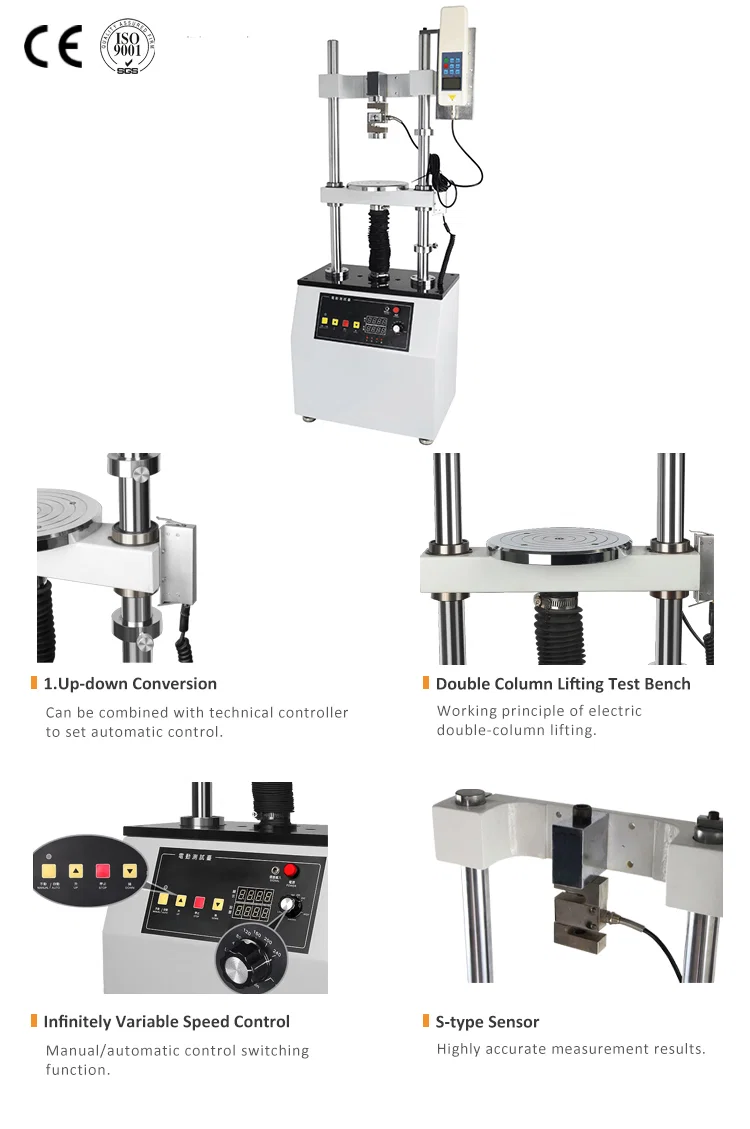

Käsikammella varustettu testaaja antaa jokaisen käyttäjän kanssa eri vetonopeuden, ja nopeus muuttaa puristuksen tai hitsauksen huippuarvoa. Teline vie liikkuvaa poikkipalkkia alas kahta kromattua pylvästä pitkin jalustassa olevan moottorin ja vaihteiston avulla; mittari kiinnitetään oikean pylvään kannattimeen poikkipalkin linjaan, ja kiinteä ylempi poikkipalkki pitää vastakkaista otetta, joten kuormitusrata pysyy pystysuorana. Nopeus asetetaan etupaneelista 15-240 mm/min 220 mm iskulla, ja paneelissa on kaksirivinen LED-näyttö, neljä painonappia, nopeussäädin ja hätäpysäytys.
WPM-490N ja WPM-ADL-0.5KN ovat käsikäyttöisiä testaajia 490 N ja 500 N. 5000A on teline toistuvaan testaukseen yhdellä nopeudella ja käsikammen ulkopuolelle jääville kuormille; se pitää mittaria eikä korvaa sitä, joten testin kapasiteetti määräytyy asennetusta mittarista.
Tärkeimmät ominaisuudet
1. Testausnopeus säädettävissä paneelista 15-240 mm/min, joten peräkkäiset vedot ajetaan yhdellä nopeudella käsikammen nopeuden sijaan.
2. Tehollinen isku 220 mm, ja 1000 mm versio on luetteloitu pidemmille näytteille.
3. Kaksi kromattua pylvästä kantavat liikkuvaa poikkipalkkia; mittari kiinnitetään oikeaan pylvääseen kuormitusradan linjaan.
4. Nimelliskuorma 5000-50000 N, vakiospecifikaation enimmäiskuorma 5000 N.
5. Etupaneelissa kaksirivinen LED-näyttö, neljä painonappia, nopeussäädin ja hätäpysäytys jalustassa.
6. AC 220/110 V 50/60 Hz syöttö seisovalla jalustalla, tyyppikilpi etupaneelissa.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-5000A |
|---|
| Konetyyppi | Sähköinen kaksipylväinen voimamittarin testausteline |
|---|
| Nimelliskuorma | 5000-50000 N |
|---|
| Enimmäiskuorma | 5000 N |
|---|
| Tehollinen isku | 220/1000 mm |
|---|
| Testausnopeus | 15-240 mm/min |
|---|
| Sähköliitäntä | AC 220/110 V 50/60 Hz |
|---|
Mallisto yhdellä silmäyksellä
Viisi testaustelinettä, joiden kuormakapasiteetti on 5000 N - 30000 N. Nopeus, virtalähde ja isku ovat yhteiset koko sarjassa, kun taas kuormakapasiteetti ja rungon mitat vaihtelevat mallin mukaan.
| Parametri | WPM-5000A (vakio) | WPM-5000A (mukautettu) | WPM-10000A | WPM-20000A | WPM-30000A |
|---|
| Enimmäiskuorma | 5000 N | 10000 N | 20000 N | 30000 N |
|---|
| Isku | 220 mm | 220 mm (enint. 220 mm–1000 mm, mukautettavissa) |
|---|
| Nopeus | 15–240 mm/min |
|---|
| Virtalähde | AC 220 V |
|---|
| Mitat (P×L×K) | 400 × 250 × 1050 mm | 400 × 250 × 1300 mm | 430 × 250 × 1160 mm |
|---|
| Nettopaino | 56 kg | 60 kg | 88 kg |
|---|
Sovellukset
— Puristus- ja liitinveto: tuotantonäytteet vedetään hallitulla nopeudella.
— Johdon ja kaapelin vetolujuus: venymä katkeamiseen eristetyllä johtimella.
— Pistokkeiden ja pistorasioiden kytkentä- ja irrotusvoima.
— Hitsaus- ja jatkoslujuus: johtosarjan liitokset vedetään asetetulla nopeudella.
— Materiaalien puristus- ja taivutuskokeet sopivalla kiinnittimellä.
