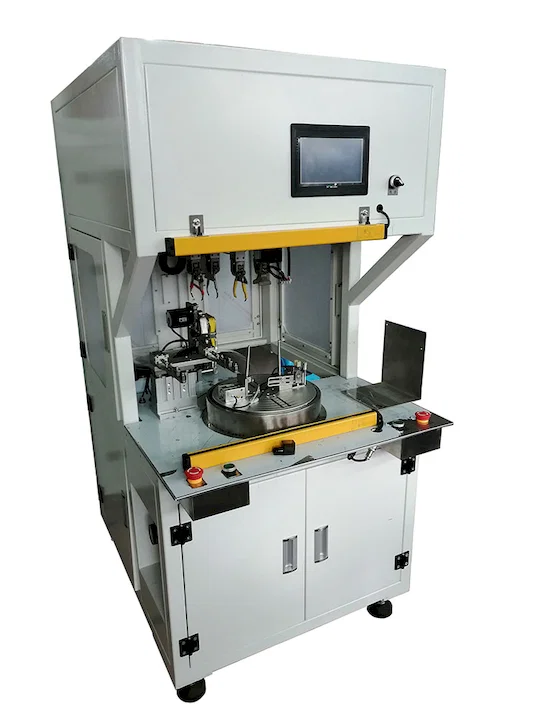

WPM-RT-81M kelaa 3-6 mm kaapelin 8:n muotoiseksi nipuksi ja sulkee sen yhdellä kaapelisiteellä. Johdon pituudet 1-10 m käämitään 80-160 mm välillä ja sidotaan risteyksen yli enintään 40 mm nipun halkaisijaan, pään pidätyksen ollessa 0-400 mm ja hännän 100-280 mm. Käämitys toimii 1000 W servomoottorilla ja liike 750 W servolla, Yadeke-sylinterien ja magneettiventtiilien käyttäessä kiinnitys- ja sidontasarjaa.
Käsin niputettuna sama kaapeli tarvitsee taivutuskiinnittimen, sidontapistoolin ja tarkistuksen, että pää ja häntä vastaavat pakkauspiirustusta. Tässä käyttäjä esittää katkaistun kaapelin ja kone levittää, taittaa, sitoo ja purkaa sen, joten taivutusvaihe, sidontapistoolin kulutushuolto ja toinen tarkastuskierros poistuvat solusta. Tuotto on mitoitettu 1000 kpl/h, ja 7.5 kg sidontarulla määrää uudelleenlatausvälin eikä syklin.
Tämän ryhmän käämitysyksiköistä RT-81M on rakennettu pitkän johtimen ympärille: pään pidätys on 0-400 mm, kun 8:n muotoiset mallit tavallisesti pysähtyvät 130-250 mm:iin, ja 80-160 mm käämitysväli on leveämpi kuin 4 mm köysikoneiden 80-120 mm. Se vain kelaa ja sitoo, ilman katkaisu- tai kuorinta-asemaa, joten se sopii soluille, joilla on jo katkaisija, eikä 200-400 kpl/h mitoitetuille katkaisu-kuorinta-sidonta-malleille.
Tärkeimmät ominaisuudet
1. 8 ja yksi sidonta: nippu taitetaan itsensä yli ja suljetaan yhdellä siteellä enintään 40 mm halkaisijaan, molemmat hännät samalla puolella.
2. 3-6 mm kaapeli 1-10 m pituuksina, mitoitettu voima- ja monijohdinjohdolle kevyiden USB-johtimien sijaan.
3. Pään pidätys 0-400 mm ja häntä 100-280 mm, asetettuna nippukohtaisesti, jotta johtimet vastaavat liitin- tai liitäntäpiirustusta.
4. Käämitysväli 80-160 mm, leveämpi kuin 4 mm köysikelaimien 80-120 mm, paksuille vaipoille, jotka tarvitsevat litteämmän laskoksen.
5. Käämitysservo 1000 W ja liikeservo 750 W, Yadeke-sylinterit ja magneettiventtiilit kiinnitys- ja sidontasarjassa.
6. 1000 kpl/h mitoitettu tuotto 7.5 kg sidontarullalla; 2.5 kW, 1200 x 850 x 1600 mm kaappi, noin 230 kg.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Mallinumero | WPM-RT-81M |
|---|
| Kelausmuoto | 8, yksi kaapeliside |
|---|
| Sopiva johdon halkaisija | 3-6 mm |
|---|
| Sopiva johdon pituus | 1-10 m |
|---|
| Kelausväli | 80-160 mm |
|---|
| Pään pituus | 0-400 mm |
|---|
| Hännän pituus | 100-280 mm |
|---|
| Sidonnan halkaisija | ≤40 mm |
|---|
| Sidontanauhan kapasiteetti | ≤7.5 kg/rulla |
|---|
| Tuotantotehokkuus | ≤1000 kpl/h |
|---|
| Käämitysmoottori | Servo 1000 W |
|---|
| Liikemoottori | Servo 750 W |
|---|
| Pneumaattiset osat | Yadeke-sylinterit ja magneettiventtiilit |
|---|
| Koneen teho | 2.5 kW |
|---|
| Koneen mitat | 1200 L x 850 S x 1600 K mm |
|---|
| Koneen paino | Noin 230 kg |
|---|
Sovellukset
— Virtajohtosarjat: 3-6 mm PVC-vaippaiset johdot katkaistuina 1.5-3 m:iin, 8:n muotoon kelattuina ja yhdellä siteellä sidottuina vientipahvilaatikoihin.
— Kodinkoneiden johtimet: 2-3 m valettuplugilliset johtimet niputettuina pään ollessa pidätettynä pistokkeen päässä jatkopakkausta varten.
— Monijohdinohjauskaapeli: 4-6 mm taipuisa ohjauskaapeli 3-8 m pituuksina, niputettuna konejohdotussarjoihin.
— Punottu ja tekstiilipäällysteinen johdin: 3-5 mm punottu valaisinjohto käämittynä 80-160 mm välillä punosta litistämättä.
— Jatkojohto: 8-10 m kolmijohdinjohdin taitettuna yhdeksi 8:n muotoiseksi paketiksi molempien hänniden jäädessä näkyviin.
