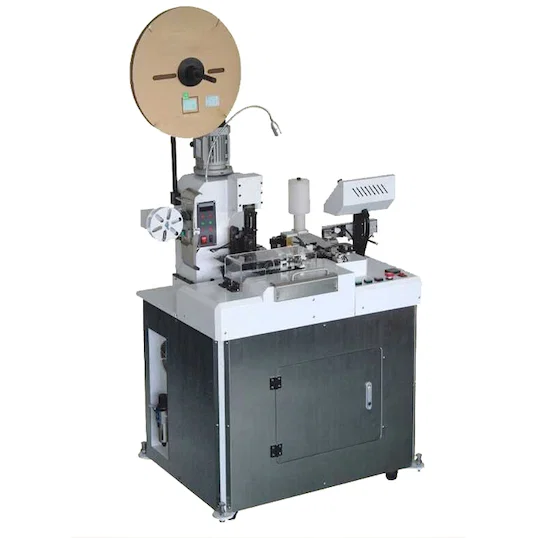

WPM-006S tekee katkaisun, kuorinnan, kierteisen tinauksen, puristuksen ja kutistesukan asennuksen yhdessä sekvenssissä. Toinen pää kierretään ja tinataan, toinen saa puristetun liittimen, ja kutistesukka pujotetaan puristeen päälle ennen kuin johdin poistuu koneesta.
Kierto, tinaus, puristus ja sukan asennus ovat tavallisesti neljä erillistä työvaihetta käsittelyineen. Tässä johdin pysyy samassa kuljetuspidikkeessä leikkurilta poistoon asti, joten se käsitellään kerran ja sukan asentaa kone eikä kokoonpanopenkki.
Alusta on yhteinen wpm-068:n kanssa: sama AWG24-AWG12 alue, sama 75-9999mm katkaisupituus ja sama 1800-2200 kpl/h, lisättynä kierteinen tinausasema. Kun liitos tiivistetään kutistesukan sijaan kumisella vesitiivisteellä, vastaava malli on WPM-078H.
Tärkeimmät ominaisuudet
1. Viiden vaiheen kierto: katkaisu, kuorinta, kierteinen tinaus, puristus ja kutistesukan asennus.
2. Kierteinen tinausasema valmistelee vapaan pään juottamista varten ilman erillistä juotosallasta.
3. Kutistesukka asennetaan puristeen päälle saman kierron aikana.
4. Johtoalue AWG24-AWG12; kapasiteetti 1800-2200 kpl/h.
5. 2.0T puristin, kuorintapituus 0-8mm, katkaisupituus 75-9999mm.
6. 5-6 kgf ilmansyöttö; runko 1800 x 800 x 1860mm, noin 600kg.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-006S |
|---|
| Teho | AC220V / 50-60Hz |
|---|
| Kapasiteetti | 1800-2200 kpl/h |
|---|
| Toiminnot | Katkaisu, kuorinta, kierteinen tinaus, puristus, kutistesukan asennus |
|---|
| Johtoalue | AWG24 - AWG12 |
|---|
| Katkaisupituus | 75-9999mm (muokattavissa) |
|---|
| Katkaisutarkkuus | 0.5mm + katkaisupituus x 0.2% |
|---|
| Kuorintapituus | 0-8mm |
|---|
| Puristusvoima | 2.0T |
|---|
| Ilmanpaine | 5-6 kgf |
|---|
| Mitat | 1800 x 800 x 1860mm |
|---|
| Paino | noin 600kg |
|---|
Sovellukset
— Kodinkonejohtimet, joissa toinen pää on tinattu piirilevyä tai riviliitintä varten ja toisessa on puristettu liitin kutistesukan alla.
— Valaistus- ja muuntajajohtosarjat: tinattu säiepää sekä puristettu liitin suojuksella.
— Autojen alijohtosarjat: tinattu pää jatkamista varten, puristettu liitin tiivistetyllä sukalla toisessa päässä.
— Virtalähteen lähtöjohtimet: AWG16-AWG12 johto, tinatut ja puristetut päät yhdellä vedolla.
— Moottorin johtimet: tinattu pää riviliittimeen, puristettu rengasliitin kutistesukalla.
