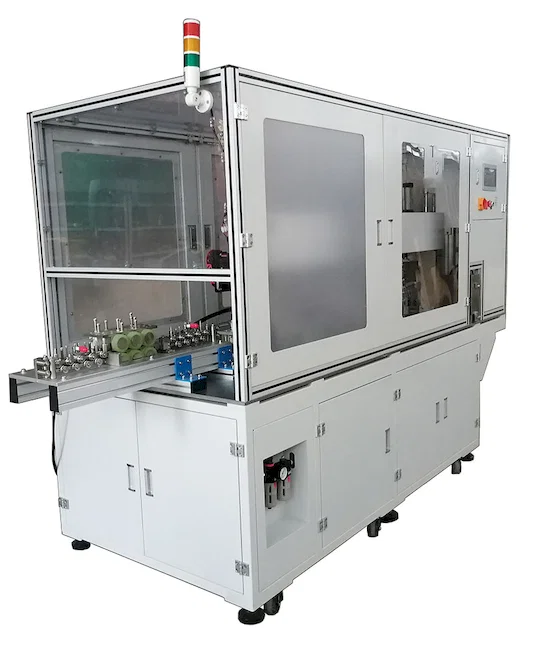

Automaattinen Ympyräleikkaus- ja Kaksoissidontakone WPM-CPRT-02TH

Name: Automaattinen Ympyräleikkaus- ja Kaksoissidontakone WPM-C...
Brand: JINGWEI
SKU: WPM-CPRT-02TH
Availability: InStock
Rating: 5 (1 reviews)

Tämä huippuluokan lankakäsittelykone on suunniteltu hoitamaan jopa kaikkein monimutkaisimmat tehtävät vaivattomasti. Se on varustettu suurella ympyräleikkausmekanismilla, ja se voi vaivattomasti irrottaa ja kelata erikokoisia ja -tyyppisiä johtoja. Kaksoissidontatoiminto varmistaa, että johdot ovat tukevasti kiinnitettyjä, ja automaattinen mittaritoiminto takaa tarkat mittaukset joka kerta.
Tekniset parametrit
Sovellettava langan halkaisija 4-8 mm
Leikkauspituus 3-14 m
Leikkauslinjan pituustarkkuus: ±15 mm
Sido ulkoympyrä kaksoissiteillä
Ympyrän sisähalkaisija on 200-300 mm (säädettävissä)
Sidonnan halkaisija ≤40 mm
Purkutila täydellinen purkaminen molemmista päistä
Pään kiinnityspituus 200-350 mm (säädettävissä)
Pään irrotuspituus 17-32 mm (säädettävissä)
Hännän pituus 200–350 mm (satunnainen arvo välimatkan sisällä)
Hännän irrotuspituus 20–100 mm (säädettävissä)
Tuotantotehokkuus: 200–380 pcs /h (3–14 m)
Soveltuva sidontateippi: Päällystetty rautaydin ≤ 7,5 kg/rulla
Sovellettava ilmanpaine: 0,5–0,6 mpa
Virtalähde: KANSALLINEN standardi 220V/50Hz
Koneen teho: 4KW/H
Koneen koko: noin 2500L*1100W*1850Hmm
Koneen paino: noin 1200KG
Päätarvikkeet:
Sylinteri: Yadeken sylinteri ja solenoidiventtiili
Moottori: Pääservomoottori 1000W Turbot-moottori
: vetolinjan muunnosservomoottori Turbot 1500W
Moottori: verkkokäännös servomoottori Dongling 750W
Moottori: vedetään ylös ja alas 57 suljetun silmukan miinakilpailu
Moottori: Kiertävä ja kiinnitettävä hihna, sylkihihna 57 askelmoottori thunder race
Moottori: varastonauhamoottori 6W
Liukulohko: ottolinjan siirto kaksoisliukulohko
Ohjauskisko: alatassunsiirto kaksoisohjauskisko
PLC: voima
Näyttö: Mittojen hallinta 7"
Virtalähde: kirkas kude
Kehys: rautakehys on maalattu sinivalkoinen
Turvasuoja: pysähdy, kun ovi avautuu
Materiaalihälytyksen puute: kolmivärinen lamppu surisee
Kehys: rautakehyksen ulkonäkö on maalattu sinivalkoiseksi
Äärettömän muuttuvan nopeuden aktiivinen linjan purkamiskone
Saapuvan materiaalin kapasiteetti ≤150KG
Saapuvan lankaalustan sisäreiän halkaisija 50-100 mm
Saapuvan lankakelan ulkohalkaisija on ≤600 mm
Saapuvan lankakelan paksuus ≤400 mm
Koneen teho: 750W
Koneen koko: noin 1450L*800D*980Hmm
Koneen paino: noin 100KG
MUKAUTTAA päämoottorin johdotusnopeutta
Linjasäilytysfunktiolla
Jännitysfunktio
Hidastustoiminto
Ontto lankaalustan
adaptiivinen reiän koko Yksiakselinen yksittäinen työasento

Mihin WPM-CPRT-02TH -automaattinen ympyrälankakäsittelylaite on suunniteltu?

WPM-CPRT-02TH on teolliseen käyttöön suunniteltu langankäsittelykone, joka on suunniteltu tehokkaaseen kaapelinnippuvalmistukseen. Se on erityisesti suunniteltu käsittelemään 4–8 mm halkaisijan omaavia kaapeleita, suorittamaan automaattisen leikkauksen tarkkoihin pituuksiin (3–14 metriä), irrottamaan johdon päät ja soveltamaan turvallista kaksoissidettä. Se on ihanteellinen järjestettyjen, ammattimaisten lankanippujen tuottamiseen autoteollisuudessa, laitteissa ja ohjauspaneelien kokoonpanolinjoilla.

Mitkä ovat kaksoissidetoiminnon keskeiset ominaisuudet ja edut?

Kaksoissidetoiminto varmistaa erinomaisen nipun eheyden ja järjestyksen. Soveltamalla kahta sidettä per nippu se estää lankojen liukumisen ja takertumisen, mikä johtaa turvallisempiin ja ammattimaisemman näköisiin kaapelinnippuihin. Tämä ominaisuus parantaa tuotteen laatua, lyhentää myöhempää kokoonpanoaikaa ja parantaa lopullisen tuotteen luotettavuutta vaativissa teollisuusympäristöissä.

Mikä on tämän koneen tuotantotehokkuus?

WPM-CPRT-02TH tarjoaa korkean tuottavuuden, 200–380 käsiteltyä kappaletta tunnissa. Tämä tehokkuus saavutetaan sen täysin automaattisen toiminnan kautta, joka yhdistää leikkauksen, irrotuksen ja sidonnan yhteen jatkuvaan sykliin. Tämä nopeus lisää merkittävästi tuotantokapasiteettia samalla kun ylläpidetään tasalaatuista tarkkuutta, mikä tekee siitä kustannustehokkaan ratkaisun keskisuurten ja suurten tuotantomäärien valmistukseen.

Mitä kaapelispesifikaatioita ja leikkauskykyjä tämä kone tukee?

Tämä kone on optimoitu teollisuuskaapeleille, joiden halkaisija on 4–8 mm. Se tarjoaa tarkan metrinleikkausominaisuuden, sallien ohjelmoitavat leikkauspituudet 3 metristä 14 metriin korkealla tarkkuudella. Yhdistettynä sen automaattiseen lankojen irrotuskykyyn se varmistaa puhtaat, tasalaatuiset johdonpäät, jotka ovat valmiita liittimiin, tukien laajaa valikoimaa standarditeollisuuden johdotussovelluksia.

Miten WPM-CPRT-02TH parantaa kaapelinnippujen valmistustoimintoja?

Tämä automaattinen ympyrälankakäsittelykone tehostaa ja automatisoi työvoimavaltaisimmat vaiheet nippuvalmistuksessa. Yhdistämällä leikkauksen, irrotuksen ja kaksoissidonnan yhteen koneeseen se poistaa manuaaliset virheet, varmistaa toistettavan laadun ja vähentää radikaalisti työvoimakustannuksia. Tuloksena on nopeampi läpimenoaika, vähentynyt materiaalihävikki ja tasalaatuisten, luotettavien lankanippujen tuotanto, jotka täyttävät tiukat teollisuusstandardit.
