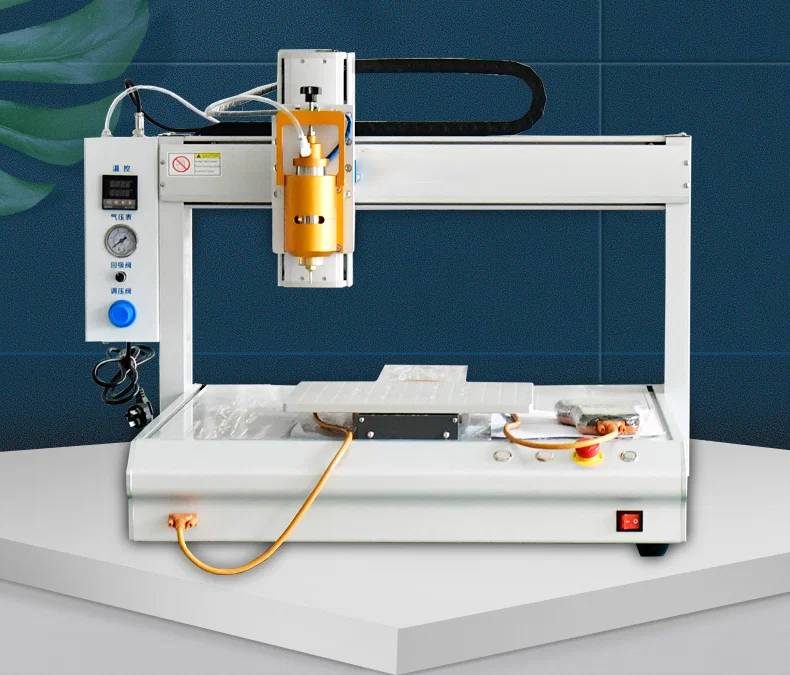

WPM-551 on pöytämallinen karteesinen annostelurobotti, joka on rakennettu 30 ml:n PUR-kuumasulasylinterin ympärille. Työalue on 500 x 500 x 100 mm, akselinopeus yltää 600 mm/s, toistettavuus on ±0.02 mm, pienin annos 0.01 ml ja liimataajuus jopa viisi annosta sekunnissa. Pöytäkuorma on 10 kg, mikä kattaa monionteloisen johtosarjakiinnittimen.
Liima pidetään 30 ml:n tai 50 ml:n sylinterissä ja mäntä työntää sen ulos, joten sula ei jää avoimeksi ilmaan annosten välillä ja annoskoko määräytyy sylinterin siirtymästä eikä pelkästä ilmanpaineesta. Käsin levitettyyn kuumasulaan verrattuna pää toistaa saman helmenradan joka johtosarjalla, ja 600 mm/s akselinopeus pitää kierron riittävän lyhyenä tahtiaikalinjalle. Ohjelmat tuodaan grafiikkatiedostoista tai opetetaan LCD-opetuslaatikolla.
Se on laajuudeltaan kapeampi kuin WPM-yleisalusta: yksi kuumasulapää, yksi sylinteri, 100 ohjelmaa. Malliin 379 JW-GL04 verrattuna siinä ei ole pyörivää akselia, mutta se käsittelee PUR-kuumasulaa, jota ryhmän kylmäliimakoneet eivät pysty ajamaan.
Tärkeimmät ominaisuudet
1. Työalue 500 x 500 x 100 mm ja 10 kg:n pöytäkuorma, mitoitettu kiinnittimille, joissa on useita liittimiä kerrallaan.
2. Toistettavuus ±0.02 mm ja pienin annos 0.01 ml, mikä pitää helmen leveyden pienillä padeilla ja lyhyissä saumoissa.
3. Akselinopeus 0–600 mm/s ja liimataajuus 5 annosta sekunnissa, joten pisteketjut lasketaan pysäyttämättä vaunua.
4. Muistiin mahtuu vähintään 100 ohjelmaa, kussakin 5,000 pistettä, joten johtosarjavarianttien perhe pysyy koneella ilman uudelleenlatausta.
5. Liikekirjasto kattaa pisteen, viivan, kaaren, ympyrän, käyrän, useita viivoja, spiraalin ja ellipsin, tuotuina grafiikasta tai opetettuina LCD-opetuslaatikolla.
6. Taiwanilainen lineaariohjain ja TBI-kuularuuvi käyttävät akseleita askelmoottoreilla, ja annostelupää on saatavilla PUR- tai PUH-kokoonpanossa.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-551 |
|---|
| Konetyyppi | Pöytämallinen karteesinen kuumasulakoneen annostelurobotti |
|---|
| Työalue | 500 x 500 x 100 mm |
|---|
| Toistettavuus | ±0.02 mm |
|---|
| Pienin annos | 0.01 ml |
|---|
| Liimataajuus | 5 kertaa/s |
|---|
| Akselinopeus | 0–600 mm/s |
|---|
| Kuormituskyky | 10 kg |
|---|
| Annostelusylinteri | 30 ml tai 50 ml |
|---|

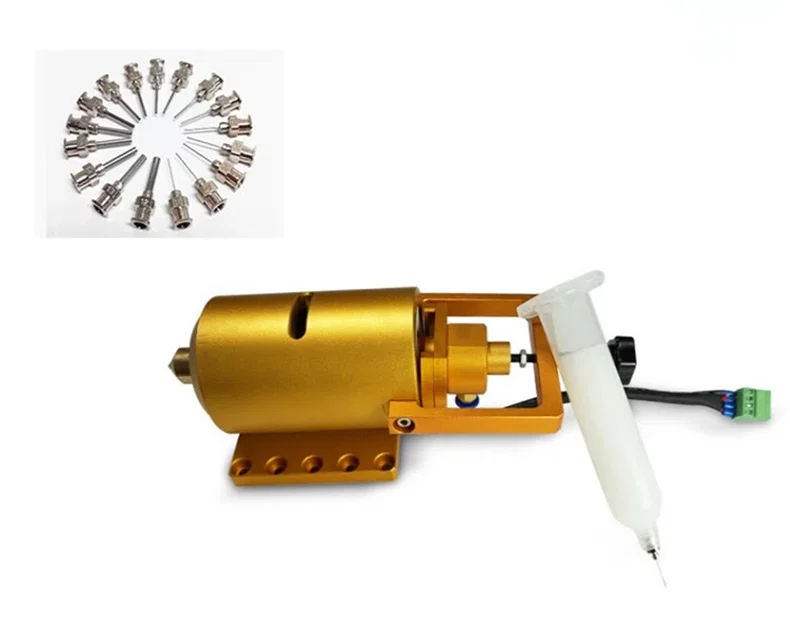

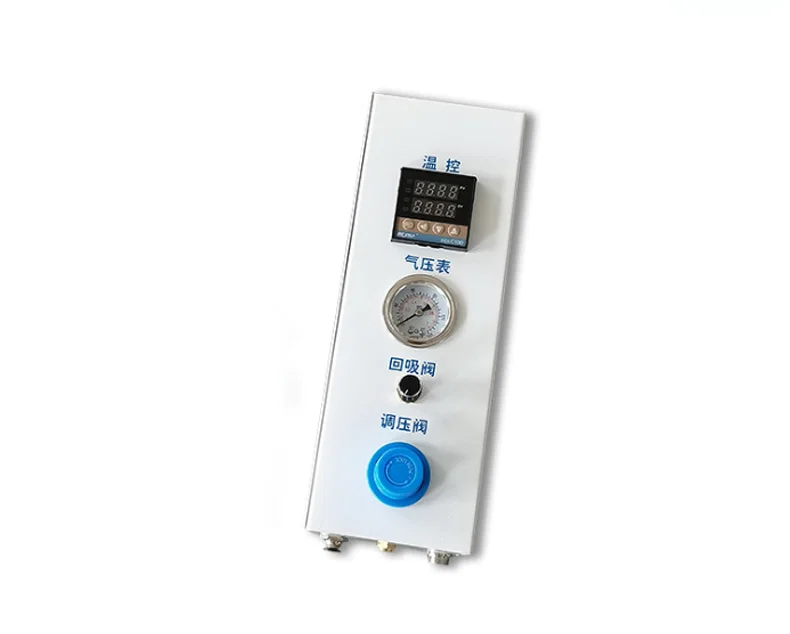

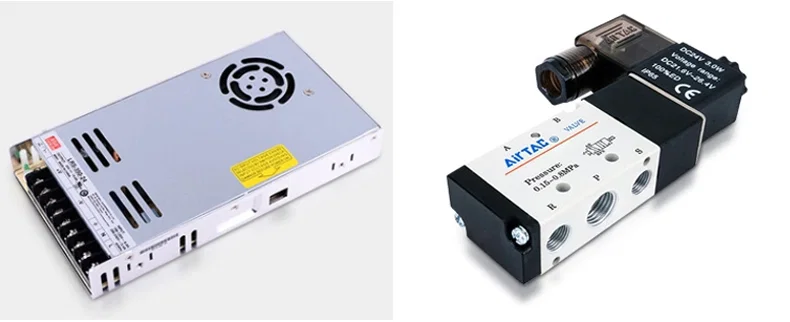

| Annostelupää | PUR-annostelupää / PUH-annostelupää |
|---|
| Ohjausjärjestelmä | Yksisiruohjain käsikotelolla |
|---|
| Ohjelmamuisti | Vähintään 100 ohjelmaa, 5,000 pistettä kussakin |
|---|

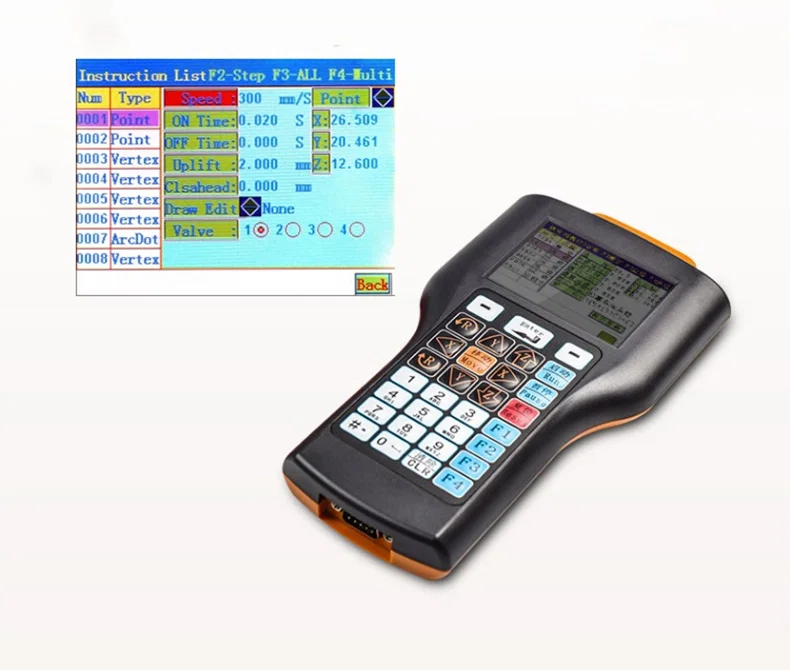

| Näyttö | LCD-opetuslaatikko |
|---|
| Käyttö | Askelmoottori, taiwanilainen lineaariohjain, TBI-kuularuuvi |
|---|

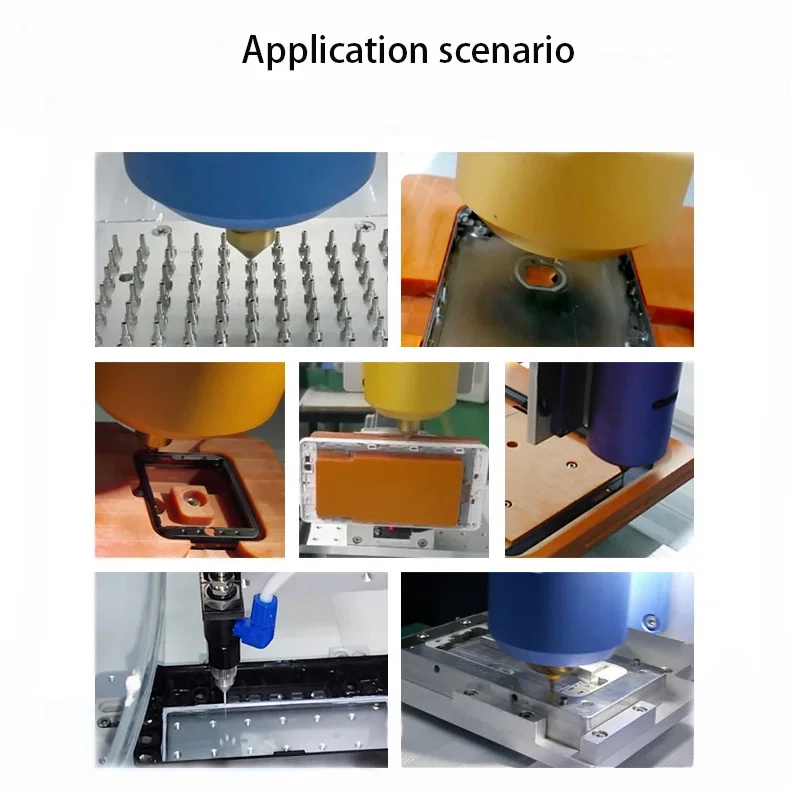

Sovellukset
— Kaapelijohtosarjojen kokoonpano: PUR-helmet liimaavat jatkokset, holkit ja haaroitukset ennen ylivalua.
— Liittimien takakuoret: kuumasula-annokset täyttävät kosketinlohkon takana olevan ontelon vedonpoistoksi.
— Autojen johtosarjat: aaltoputken päiden ja huopateippipäätteiden kiinnitys.
— Anturien ja pienten koteloiden tiivistys: yhtenäinen PUR-helmi kehän ympäri ennen kannen sulkemista.
— Elektroniikka: vedonpoisto flex-hännissä ja johdon ja kortin liitoksissa, joihin kylmä liima imeytyisi.
