JST vaaka-/suorapuristusmuotti liitinpuristuskoneille JW-AP18
JST vaaka-/suorapuristusmuotti liitinpuristuskoneille JW-AP18 Thumb
Video Thumbnail

JST vaaka-/suorapuristusmuotti liitinpuristuskoneille JW-AP18

📅 2026-01-27 👁️ 786
  • Mallinumero: JW-AP18

  • Tekniset tiedot

    Muotityyppi: Vaakasuora/Suora
    Sovellus: Terminal puristus
    Muottimalli: OTP U-muotoinen
    Käyttötarkoitus: Teollinen kaapelisarjan valmistus
    Valmistaja: JINGWEI
  • Tiedustele nyt

JW-AP18 on JST-vaaka- ja suorapuristusmuotti eurooppalaisiin liitinkoneisiin, OTP U-muotoisella muottisarjalla. Se kattaa vaaka- ja pystypuristuksen ja asennetaan applikaattorimuotiksi.

Runko yhdistää vaakapuristusaseman ja suoran sisääntulon yhteen kappaleeseen, ja yläosassa on pyöreä iskun hattu, joka istuu prässin iskua vasten. Sivun ohjausvarsi pitää liitinkaistaleen muotin keskilinjalla, joten kaistale ei ajaudu sivusuunnassa iskujen välillä. Koska molemmat asennot on rakennettu samaan runkoon, vaihto vaaka- ja suoratyön välillä on muotin vaihto eikä applikaattorin vaihto.

Se sopii eurooppalaistyylisiin liittimen puristuskoneisiin, joissa on JST-malliset applikaattorikiinnitykset, ja toimii korvausmuottina, kun olemassa oleva työkaluistus on JST-mallia. JST-liitinperheille rakennetut linjat voivat siirtyä vaaka- ja suoraliittimien välillä ilman toista runkoa penkillä.

Tärkeimmät ominaisuudet

1. Yhdistetty vaaka- ja suoramuodon muoto yhdessä applikaattorin rungossa

2. OTP U-muotoinen muottiprofiili avoholkillisille U-liittimille

3. Pyöreä iskun hattu ylälohkossa suoraan kytkentään prässin iskuun

4. Sivun kaistaleen ohjausvarsi pitää liittoketjun muotin keskilinjalla

5. JST-mallinen kiinnitys eurooppalaisiin liittimen puristuskoneisiin

6. Vaihto vaaka- ja pystypuristuksen välillä ilman toista applikaattorirunkoa

Tekniset tiedot

ParametriSpesifikaatio
MalliJW-AP18
MuottityyppiVaaka ja suora, OTP U-muotoinen
PuristusasentoVaaka- ja pystysuora
Liittimen muotoOTP U-muotoiset liittimet
Sopivuus koneeseenEurooppalaiset liittimen puristuskoneet
SovellusLiittimen applikaattorimuotti

Sovellukset

— Eurooppalaiset liittimen puristuskoneet JST-mallisilla kiinnityksillä, ketjusyötettyjen U-liittimien vaakapuristus

— Johtosarjapajat, jotka ajavat suoria sisääntuloliittimiä samalla prässillä kuin vaakaliittimiä

— Muotin korvaaminen olemassa olevassa JST-applikaattorissa, runko ja iskuasetus ennallaan

— Yleinen kaapelijohtosarjakokoonpano kuorinnalla, puristuksella ja vetotestillä ketjuliittimien kelalta

— Tuotantosolut, jotka rakentavat yhden liitinperheen kampanjaa kohden ja nollaavat asennon kampanjoiden välillä

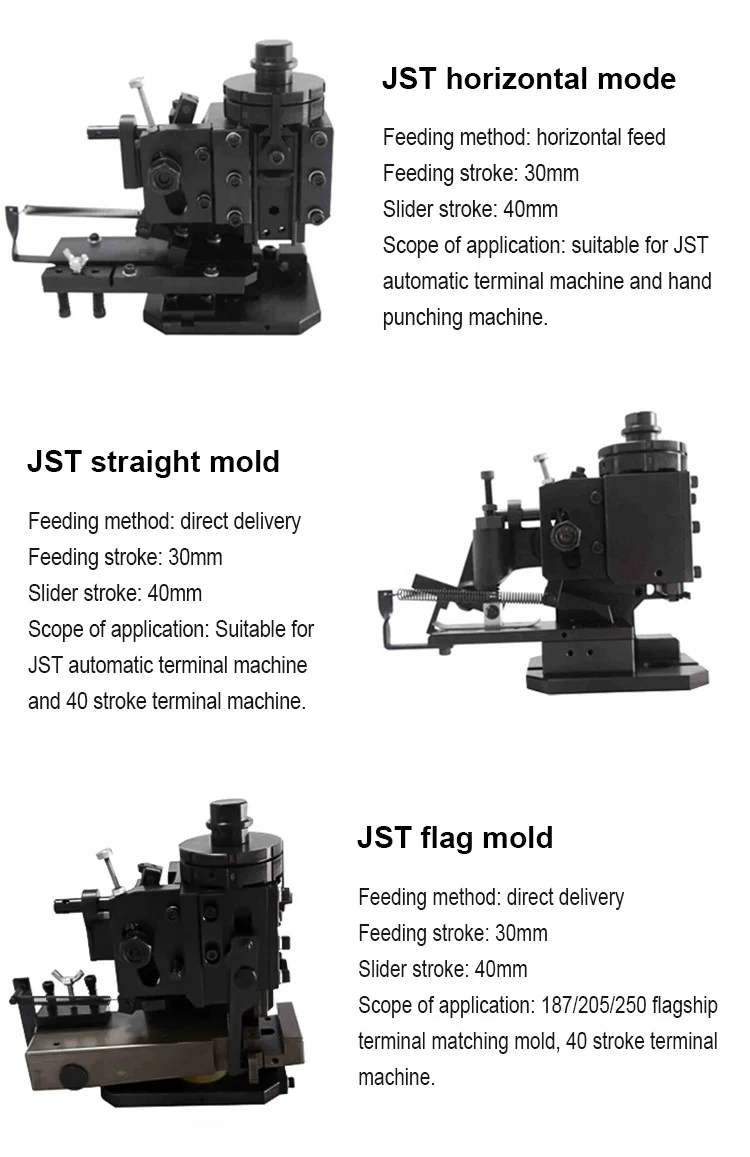

JW-AP18 JST horizontal, straight and flag crimping molds with English stroke specifications
