AT-101 Käsikäyttöinen teippauskoneen käyttöohje
T-101 kädessä pidettävä teippauskone kaapelien ja johtojen niputukseen. 4-nopeuksinen vaihteisto, 4000mAh litiumakku, tukee PVC/flanelli/kangasteippiä 10-25mm. Kannettava, jalkapolkimen käyttö mahdollista, 5 tunnin akunkesto.
Ennen koneen käyttöä lue tämä ohje huolellisesti turvallisen käytön varmistamiseksi!

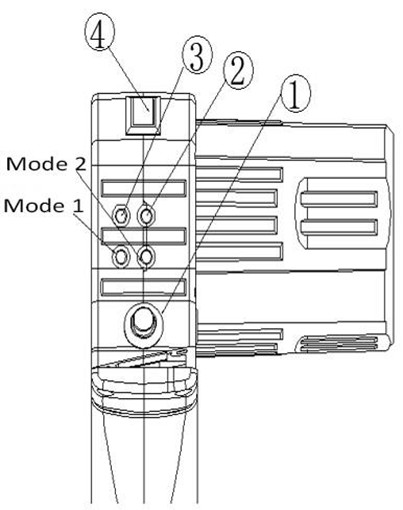

1. Painikkeet ja toimintatilat
AT-101-käsikäyttöisessä teippauskoneessa on yksinkertainen ohjauspaneeli, jossa on seuraavat painikkeet:
Painikkeiden yleiskatsaus
1. Jarrupainike
2. Nopeuden vähennyspainike "-"
3. Nopeuden lisäyspainike "+"
4. Virtapääkytkin
Nopeudessa on 5 vaihdetta, ja sitä voidaan säätää todellisen käytön ja tuotantovaatimusten mukaan.
Käyttöosa
Jarrupainiketta painetaan jarruttamiseksi, ja sininen valo palaa jatkuvasti. Jos haluat peruuttaa jarrutuksen, kosketa jarrupainiketta kevyesti.
Paina virtapääkytkintä. Kun kone on valmiustilassa, vihreä valo palaa.
Toimintatilat
Tila 1: Kaksoisnapsauta kytkinpainiketta käynnistääksesi. Vapauta se ja napsauta kerran pysäyttääksesi toiminnan.
Tila 2: Napsauta kytkinpainiketta aloittaaksesi käynnin. Vapauta, niin se pysähtyy automaattisesti.

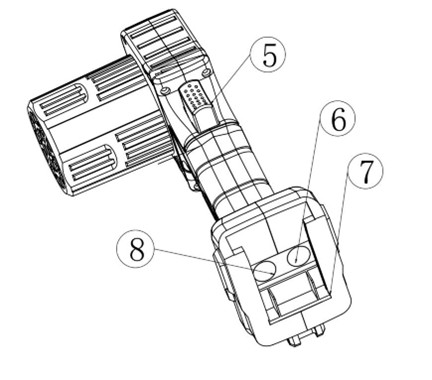

2. Ohjauspaneelin tiedot
5. Käynnistys/pysäytyskytkin
6. Virtalähteen sovitinpinnin reikä
7. 2000mAh litiumakun pinnit
8. Poljin kytkimen pinnin reikä
Kun kone on valmiustilassa ja vihreä valo palaa jatkuvasti, kaksoisnapsauta Käynnistys/pysäytys-painiketta käynnistääksesi. Kun painiketta painetaan uudelleen, vauhtipyörä puskuroi yhden kierroksen ja lopettaa sitten toiminnan, ja kone palaa valmiustilaan.
Jos käännät vauhtipyörää manuaalisesti, sinun on painettava jarrupainiketta, jota voidaan kääntää, kun sininen ja vihreä valo palavat jatkuvasti.

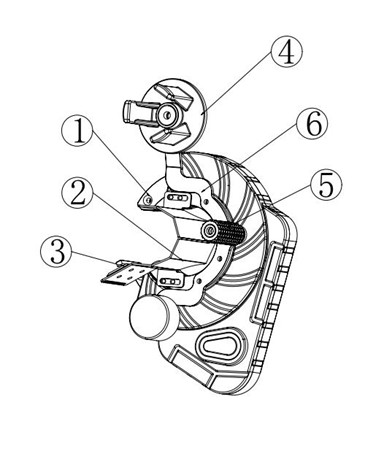

3. Välitysosa
Komponenttien yleiskatsaus
1. Vauhtipyörä
2. Leikkurin istukan "C"-muotoinen kiinnityslevy
3. Leikkurin istukka
4. Teippipyörä
5. Rulla-akseli
6. Teippipyörän kiinnityslevy
Leikkurin istukan "C"-muotoinen kiinnityslevy, leikkurin istukka, teippipyörä, rulla-akseli ja teippipyörän kiinnityslevy on kiinnitetty vauhtipyörään.
Moottorin pyörimisliike muodostuu välitysosan hammaspyöristä. Pyörimisliikkeen keskipisteenä on vauhtipyörän keskipiste.
Leikkurin istukan turvallisuus
Leikkurin istukassa on piilotettu terä, joka voi tehokkaasti estää käyttäjää aiheuttamasta vahinkoa vahingossa tapahtuvan kosketuksen vuoksi.
Teipin asennus
Teippipyörää käytetään teipin asentamiseen, joka viedään leikkurin istukan kiinnityslevyn läpi rulla-akselin kautta ja asetetaan leikkurin istukkaan.
Turvallisuushuomio
Älä koske teippipyörään työskennellessäsi.
Pidä aina vähintään 60 cm:n turvaetäisyys teippipyörästä.

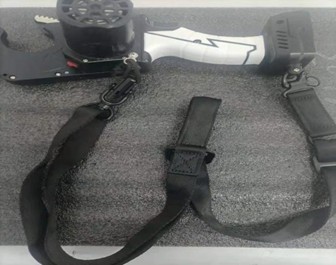

4. Olkahihnan asennus
Liu'uta ylös ja vapauta lukitus poistaaksesi rannekkeen.
Liu'uta alas ja lukitse se asentaaksesi.
Vedä ranneketta asentaaksesi ja irrottaaksesi.

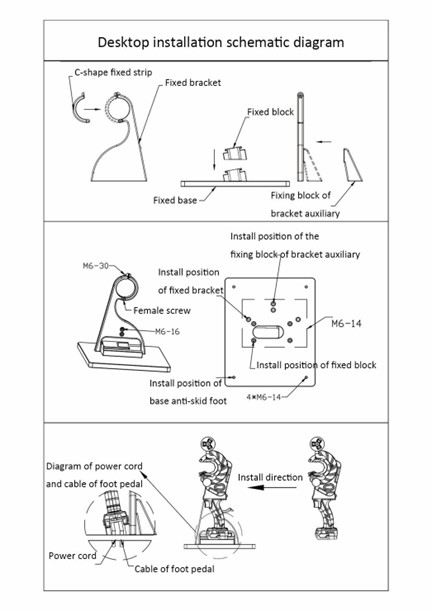

5. Kokonaiskaavio
6. Rasvaushuolto
Levitä rasvaa rasvausaukkoon säännöllisesti optimaalisen suorituskyvyn ylläpitämiseksi.
Huomio:
• Kytke virta pois päältä rasvaa ruiskuttaessasi.
• Rasvausväli: 2 ml kuukaudessa.
7. Tekniset parametrit
|
Tekniset tiedot |
Yksityiskohdat |
|
Teippauskoneen koko (ilman akkua) |
110 mm x 160 mm x 360 mm |
|
Teippauskoneen paino |
Noin 1 kg |
|
Pöytäjalustan koko (ilman pidikettä) |
250 mm x 300 mm x 280 mm |
|
Pöytäjalustan paino |
Noin 5 kg |
|
Akun tekniset tiedot |
4000mAh Litium |
|
Akun jännite |
10-21V - 4.0A |
|
Akun purkautumisaika |
Noin 5 tuntia |
|
Akun paino |
Noin 0.6 kg |
|
Teippausnopeus - Vaihde 1 |
150 r/min |
|
Teippausnopeus - Vaihde 2 |
200 r/min |
|
Teippausnopeus - Vaihde 3 |
350 r/min |
|
Teippausnopeus - Vaihde 4 |
500 r/min |
|
Teipin leveys |
10-25 mm |
|
Teipin ulkohalkaisija maks. |
110 mm |
|
Teipin sisähalkaisija |
38 mm (muita kokoja voidaan räätälöidä) |
|
Teippityypit |
PVC-teippi, flanelliteippi, kangasteippi jne. |
|
Sovellettu teippausalue |
5 mm - 30 mm (25 mm tai vähemmän suositellaan) |
