Puoliautomaattinen juotoskoneen käyttöopas | Tekniset tiedot & käyttöopas

2. Tekniset Parametrit

Käyttöjännite	AC 220V / 50Hz
Käyttöpaine	2.5 - 4 kg/cm²
Nimellisteho	150W
Paino	20 kg
Kokonaismitat	470 x 400 x 370 mm (L x S x K)
Käyttöympäristö	Normaali huonelämpötila
Huolto	Päivittäinen huolto

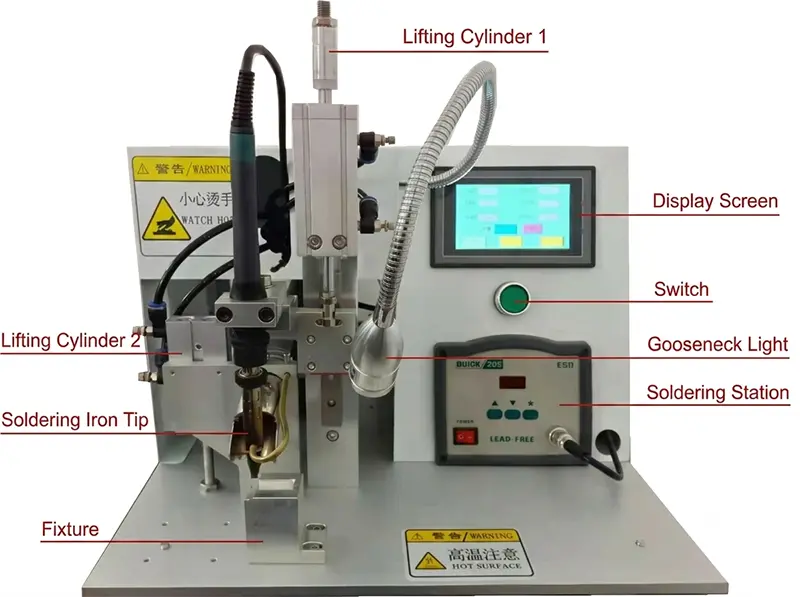

4. Toimintojen Esittely
4.1 Nostosylinteri 1 - Juotoskolvin Korkeus
Säätää juotoskärjen korkeutta. Kierrä sylinterin yläosassa olevaa mutteria ohjataksesi juotoskolvin pään alaspäin liikettä.
4.2 Nostosylinteri 2 - Juotoslangan Syöttökorkeus
Ohjaa juotoslangan laskeutumiskorkeutta. Säädä sylinterin pohjassa olevaa ruuvitankoa asettaaksesi halutun syöttöasennon.
4.3 Ohjausnäyttö
Digitaalinäytön avulla voit määrittää seuraavat parametrit:
Langan syöttömäärä: Juotoslangan pituus, joka syötetään per sykli. 1000 = 1mm, 10000 = 10mm jne.
Langan vetäytymismäärä: Pituus, jonka juotoslanka vetäytyy juottamisen jälkeen. Tämä on tehdasasetettu, eikä säätöä suositella.
Langan syöttönopeus: Nopeus, jolla juotoslankaa syötetään juotosprosessin aikana.
Juotosaika: Kunkin juotosjakson kesto (sekunteina).
Vetäytymisviive: Viive ennen juotoslangan vetäytymistä kunkin juotosjakson jälkeen, varmistaen oikean asemoinnin seuraavaa jaksoa varten (sekunteina).
Puhallusaika: Kunkin juotosjakson jälkeen paineilma puhaltaa ylimääräisen juotosjätteen pois kärjestä puhtaita myöhempiä toimintoja varten (sekunteina).
4.4 205 Korkeataajuinen Juotosasema
Juotosasemassa on intuitiiviset lämpötilan säätimet:
▲ : Nosta lämpötilaa
▼ : Laske lämpötilaa
*  : Vahvista / Syötä asetus
5. Ennakkovarotoimet Ennen Käyttöä
Noudata seuraavia turvallisuusvarotoimia ennen koneen käyttöä.
Tarkista laite huolellisesti varmistaaksesi, että se on hyvässä kunnossa ja kaikki lisävarusteet ovat mukana.
Vain yksi koulutettu käyttäjä saa käyttää laitetta kerrallaan.
Käyttäjien on saatava asianmukainen koulutus ennen koneen itsenäistä käyttöä.
Varmista, että työalue on puhdas, kuiva ja hyvin tuuletettu.
Älä kosketa juotoskolvin kärkeä käytön aikana tai heti sen jälkeen palovammojen välttämiseksi.
Kytke virta ja ilmansyöttö pois päältä, kun konetta ei käytetä tai huollon aikana.
6. Takuukäytäntö
Tuote on takuun alainen seuraavin ehdoin. Alla luetelluissa tilanteissa ilmainen takuupalvelu ei ole saatavilla. Jos korjaus on tarpeen, asianmukaiset materiaali- ja työvoimakustannukset veloitetaan.
Tuotteen takuuaika on umpeutunut.
Toimituslaskua tai takuukorttia ei ole saatavilla.
Vahinko, joka johtuu tämän oppaan ohjeiden noudattamatta jättämisestä asianmukaisessa käytössä, huollossa tai hoidossa.
Vahinko, joka johtuu luvattomasta purkamisesta, virheellisestä korjauksesta tai muokkauksesta, jonka on tehnyt henkilö, jolla ei ole siihen valtuuksia.
Vahinko, joka johtuu kuljetuksesta, putoamisesta tai muista toimenpiteistä, jotka eivät ole valmistajan tai valtuutettujen jälleenmyyjien aiheuttamia.
Vahinko, joka johtuu ylivoimaisista esteistä, kuten salamaniskusta, tulipalosta, maanjäristyksestä, tulvasta jne.
Vahinko, joka johtuu ostajan omista toimista tai kolmansista osapuolista.
Juotoskärjet ovat kulutustarvikkeita eivätkä kuulu takuun piiriin.
