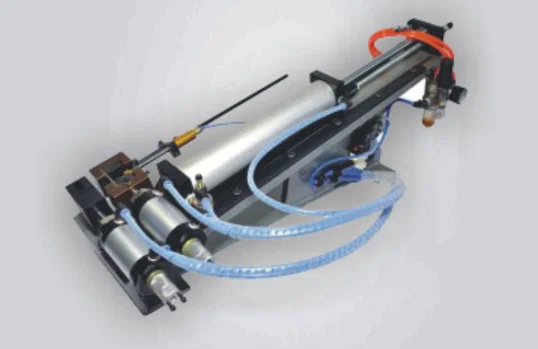

Pneumaattinen lankakuorintakone 0-30 mm halk., 150 mm pituus WPM-416
Pneumaattinen lankakuorintakone 0-30 mm halk., 150 mm pituus WPM-416 Thumb
Video Thumbnail

Pneumaattinen lankakuorintakone 0-30 mm halk., 150 mm pituus WPM-416

📅 2026-01-27 👁️ 2,664
  • Mallinumero: WPM-416

  • Tekniset tiedot

    Malli: WPM-416
    Kuorimispituus: 150 mm
    Langan halkaisija: 0-30 mm
    Ilmanpaine: 0,5-0,8 MPa
    Jännite: 220V/50Hz, 110V/60Hz
    Voima: 165-300 kg
    Paino: 50 kg
    Koko: L615*W425*H375 mm
  • Tiedustele nyt

WPM-416 on pneumaattinen kuorintakone kaapelille, jonka ulkohalkaisija on 0–30 mm ja enimmäiskuorintapituus 150 mm. Se on pneumaattisen valikoiman suurivoimaisin malli, 165–300 kgf, ja toimii 0.5–0.8 MPa:n ilmalla sekä 220 V/50 Hz tai 110 V/60 Hz syötöllä.

30 mm:ssä vaippa on paksu ja johdinnippu raskas, joten kiinnityksen on pidettävä ennen kuin terä sulkeutuu, tai kaapeli nousee ylös ja leikkaus menee epäkeskeiseksi. WPM-416 käyttää 165–300 kgf:n sylinterisarjaa tähän kiinnitykseen ja leikkaukseen, ja teräpää on asennettu 615 × 425 × 375 mm:n runkoon, joka tukee kaapelia leikkauksen molemmin puolin. Ilmanpaine säädetään 0.8 MPa:iin raskaimmalle vaipalle ja lasketaan pienemmälle kaapelille, joten yksi kone kattaa 10 mm:n ohjauskaapelista 30 mm:n tehokaapeliin.

416 on halkaisijavaihtoehto, ei pituusvaihtoehto: 30 mm kapasiteetti vastaan 20 mm malleissa WPM-315 ja 330, mutta sama 150 mm kuorinta kuin 315:ssä. Kun 20 mm kaapelille tarvitaan pitkä ikkuna, WPM-330 antaa 330 mm; kun kaapeli on 30 mm, 416 on valikoiman raja ja kuorinta pysyy 150 mm:ssä.

Tärkeimmät ominaisuudet

1. 0–30 mm ulkohalkaisijakapasiteetti, WPM:n pneumaattisen valikoiman suurin.

2. 165–300 kgf terä- ja kiinnitysvoima, sarjan suurin, 0.5–0.8 MPa:n linjapaineella.

3. 150 mm enimmäiskuorintapituus, teräpää kulkee alustan kiskoilla ja kaapeli kiinnitetään ennen leikkausta, joten raskas kaapeli ei nouse ylös.

4. Työpaine voidaan nostaa 0.8 MPa:iin paksulle 30 mm vaipalle ja laskea ohuemmalle eristeelle samalla teräsarjalla.

5. 615 × 425 × 375 mm runko, 50 kg, riittävän kompakti pöydälle mutta vakaa 300 kgf vedon alla.

6. 220 V/50 Hz tai 110 V/60 Hz ohjausrakenne; teräsyvyys asetetaan pääosan rajausruuveilla.

Tekniset tiedot

ParametriSpesifikaatio
MalliWPM-416
KonetyyppiPneumaattinen johdonkuorintakone
Johdon halkaisija0–30 mm
Enimmäiskuorintapituus150 mm
Ilmanpaine0.5–0.8 MPa
Terän voima165–300 kgf
Jännite220 V/50 Hz, 110 V/60 Hz
MitatP615 × L425 × K375 mm
Paino50 kg

Mallisto yhdellä silmäyksellä

Kaikki viisi pneumaattista johdonkuorintakonetta jakavat saman toimintaperiaatteen. Taulukko luettelee erot kapasiteetissa, voimassa ja jalanjäljessä, jotta voit valita johdinaluettasi vastaavan koon.

ParametriWPM-305WPM-310WPM-315WPM-330WPM-416
Johdon halkaisija-alue1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
Kuorintapituus3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
Sylinterin sisähalkaisijaØ40Ø50Ø60Ø60Ø80
Terän kiinnitysvoima31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
Virtalähde220 V220 V220 V220 V220 V
Mitat (P×L×K)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
Nettopaino20 kg25 kg35 kg65 kg50 kg
PakkausPuulaatikko, tavallinen vientipakkaus

Sovellukset

— Sähkönjakelu: 35–95 mm² syöttökaapeli kuoritaan 150 mm puristusliittimille ja kaapelikengille.

— Sähköautot ja latausinfrastruktuuri: 25–50 mm² DC-kaapeli valmistellaan puristetuille liittimille ja tiivistetyille liittimille.

— Generaattori- ja UPS-kokoonpano: raskas akku- ja vaihtosuuntaajakaapeli, sitkeä XLPE-vaippa 30 mm ulkohalkaisijaan asti.

— Rakennustyömaan sähköistys: H07RN-F kumikaapeli kuoritaan CEE-pistokkeille ja teollisuuspistorasioille.

— Kaapelikokoonpanotalot: sekalaiset erät 10–30 mm kaapelia yhdellä koneella säätämällä säädintä ja terän rajausta.

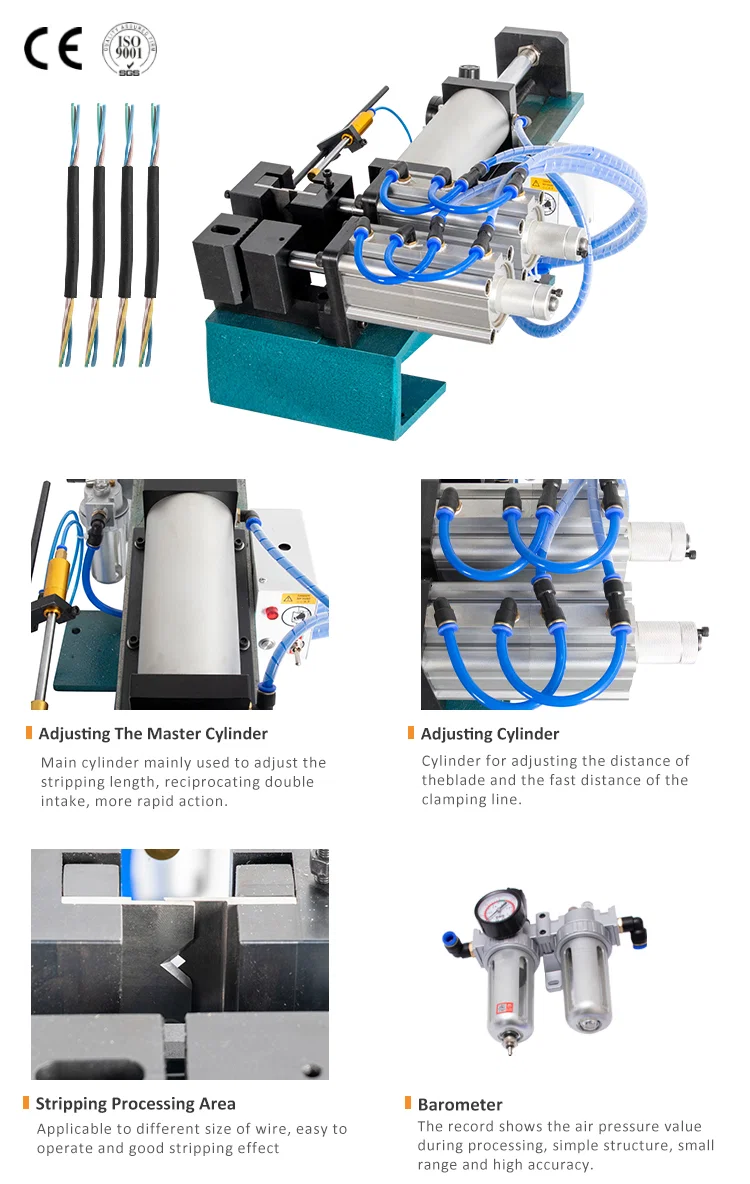

pneumatic stripping machine with four detail views and stripped wire sample
