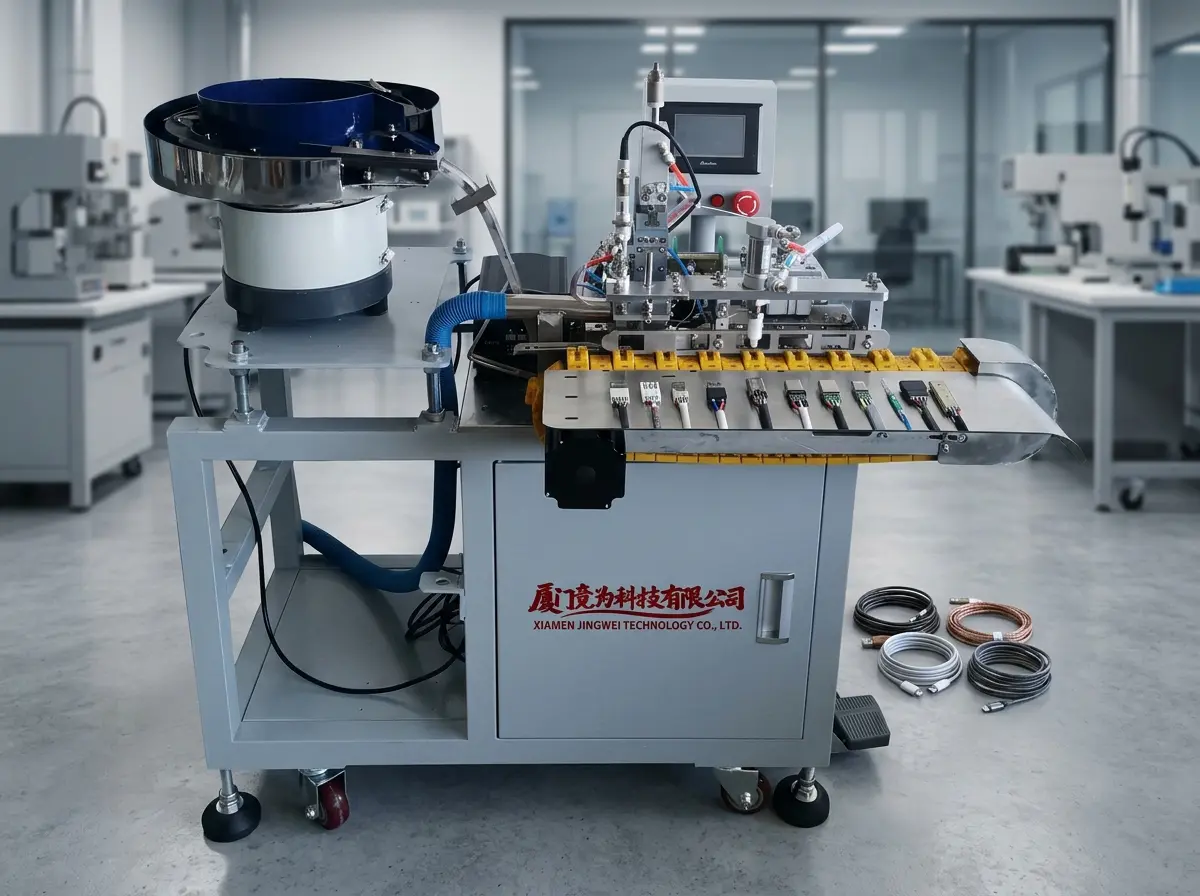

USB- ja Type-C-automaattijuotoskone JW-USB501V11

Name: USB- ja Type-C-automaattijuotoskone JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

USB & Type-C Automaattinen Juotoskone JW-USB501V11
1. Tuotteen Yleiskuvaus
USB & Type-C Automaattinen Juotoskone -sarja edustaa tarkkuusautomaation huippua liittimien valmistuksessa. Yli 16 vuoden jatkuvan T&K-kehityksen ansiosta vuodesta 2010 lähtien tämä tuotesarja tarjoaa vertaansa vailla olevaa luotettavuutta ja suorituskykyä USB-, Type-C-, HDMI-, DC- ja 3,5 mm:n kuulokeliittimien valmistukseen. Erityisesti johtosarjojen ja liittimien valmistusympäristöihin suunnitellut koneet yhdistävät huipputeknologian intuitiiviseen käyttöön tuottaakseen tasaisen korkealaatuisia juotoksia tuotantomittakaavan läpäisyllä. Olitpa sitten valmistamassa vakio-USB-A-liittimiä tai uusimpia Type-C-konfiguraatioita, tämä sarja tarjoaa joustavuuden, tarkkuuden ja kestävyyden, jota nykyaikainen elektroniikkavalmistus vaatii.

2. Tuotteen Ominaisuudet
• Puoliautomaattinen Prosessivirtaus: Manuaalista latausta seuraa täysin automaattinen jakso, johon kuuluu johdon kuorinta, leikkaus, eristeen poisto, sydämen kuorinta, tärysyöttö ja automaattinen purku, mikä vähentää huomattavasti työvoimakustannuksia ja varmistaa prosessin johdonmukaisuuden.
• Älykäs Visuaalinen Ohjausjärjestelmä: Integroitu visuaalinen ohjausrajapinta tarjoaa käyttäjille intuitiivisia diagnostiikkatyökaluja, mikä tekee huollosta ja vianmäärityksestä helppoa jopa vähemmän kokeneelle henkilökunnalle.
• Modulaarinen CNC-koneistettu Rakenne: Tarkkuus-CNC-koneistetut modulaariset komponentit mahdollistavat nopean purkamisen, helpon huollon ja nopean osien vaihdon tuotannon seisokkien minimoimiseksi.
• Ympäristöystävällinen Toiminta: Suunniteltu ekotietoisella tekniikalla, koneet vähentävät jätteen syntymistä ja toimivat tiukkojen ympäristönormien mukaisesti.
• Rakenteellisesti Optimoitu: Raskas valettu ja koneistettu rakenne tarjoaa poikkeuksellista jäykkyyttä ja tärinänkestävyyttä, varmistaen vakaan ja toistettavan suorituskyvyn pitkissä tuotantoajoissa.

3. Tuotemallit
Malli 1: JW-USB501V11+
JW-USB501V11+ on sarjan edistynyt lippulaivamalli, joka on varustettu kehittyneellä kaksoisnäyttöjärjestelmällä, joka tarjoaa reaaliaikaista tuotannon seurantaa ja diagnostiikan visualisointia. Tarjoten sarjan korkeimman läpäisykyvyn, tämä malli on tarkoitettu suuren volyymin tuotantolinjoille, joissa maksimaalinen tuotos ja käyttöaika ovat kriittisiä. Sen edistyneet servokäyttöjärjestelmät ja älykäs prosessinohjaus takaavat vertaansa vailla olevan juotostarkkuuden kaikilla tuetuilla liitintyypeillä.
• Kaksoisnäytön reaaliaikainen tuotannon ja diagnostiikan järjestelmä
• Sarjan korkein läpäisykyky
• Edistynyt servokäyttöinen liikkeenohjaus
• Ihanteellinen suuren volyymin, jatkuville tuotantolinjoille
Malli 2: JW-USB401V9.2
JW-USB401V9.2 sisältää integroidun tärykulhosyöttöjärjestelmän, joka parantaa merkittävästi syöttötarkkuutta ja vähentää manuaalista puuttumista. Tämä malli tarjoaa optimaalisen tasapainon kompaktin jalanjäljen ja tehokkaan suorituskyvyn välillä, mikä tekee siitä erinomaisen valinnan keski- ja suurivolyymisiin valmistusympäristöihin, joissa tilatehokkuutta arvostetaan tuotantokyvyn rinnalla.
• Integroitu tärykulhosyöttäjä automaattiseen liittimien syöttöön
• Parannettu syöttötarkkuus ja luotettavuus
• Kompakti mutta tehokas muotoilu
• Ihanteellinen keski- ja suurivolyymisiin tuotantoympäristöihin
Malli 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 ja sen parannettu versio V9.1+ tarjoavat mini-kompaktin muotoilun, joka on ihanteellinen tilaa säästäviin tuotantoympäristöihin, kuten pieniin työpajoihin tai tiloihin, joissa on rajoitettu lattiapinta-ala. Sarjan kustannustehokkaana perustason automaatioratkaisuna nämä mallit tarjoavat saman ydintarkkuuden ja luotettavuuden, josta tuotesarja tunnetaan, samalla kun ne ovat helppoja käyttää ja huoltaa.
• Mini-kompakti muotoilu tilaa säästäviin ympäristöihin
• Kustannustehokas perustason automaatioratkaisu
• Helppo käyttää ja huoltaa
• V9.1+-versio sisältää parannettuja ominaisuuksia laajempaa yhteensopivuutta varten

4. Tekniset Tiedot

Parametri	Tarkennus
Virtalähde	AC 110-220V
Tehonkulutus	300W
Ilmanpainevaatimus	6-8 KG/cm²
Tuotantokapasiteetti	1 600 - 2 300 kpl/h
Koneen Mitat (P x L x K)	116 x 66 x 100 cm
Saantoprosentti	≥ 99%
Suunniteltu Käyttöikä	8 - 10 vuotta
Soveltuva Johdon Paksuus	Vakiomuotoiset USB/data-kaapelin johdotustarkkuudet

5. Tuotteen Edut
• Premium-komponentit: Rakennettu huippuluokan Taiwanista hankituilla komponenteilla, jotka takaavat todistetun pitkäaikaisen luotettavuuden ja tarkkuuden suorituskyvyn.
• Älykäs Diagnostiikkajärjestelmä: Kehittynyt sisäinen diagnostiikka vaiheittaisella vianmääritysohjauksella mahdollistaa nopean vian tunnistuksen ja korjauksen, minimoiden seisokit.
•Modulaarinen CNC-koneistettu Rakenne: Tarkkuus-CNC-koneistettu modulaarinen rakenne takaa tarkat toleranssit, rakenteellisen jäykkyyden ja helpon huoltopääsyn.
• Maksimikapasiteetti jopa 2 300 kpl/tunti: Alan johtava tuotannon läpäisykyky mahdollistaa suurten volyymien tuotannon vaativien tuotantoaikataulujen täyttämiseksi.
• 99%:n Todennettu Saantoprosentti: Johdonmukaisesti saavutettu ja todennettu vähintään 99%:n saantoprosentti takaa minimaalisen jätteen ja maksimaalisen tuotteen laadun.
• 8-10 Vuoden Laitteen Suunniteltu Käyttöikä: Vankka tekniikka ja premium-materiaalit takaavat 8-10 vuoden laitteen suunnitellun käyttöiän, suojaten sijoituksesi.
• Laaja Patenttisalkku: Tuettu laajalla yli 100 patentin salkulla keskeisissä automaatio- ja juotosteknologioissa, varmistaen huippuluokan suorituskyvyn ja innovaation.

6. Yhteensopivat Liitintyypit
• USB-A Metallikuori Uros
• USB-A Muoviydin Uros
• USB-A Taitettu Uros
• Micro USB
• Micro USB (Käänteinen)
• Mini USB 5-nastainen
• USB Type-C
• USB Type-C (Epästandardi)
• Apple Lightning
• Mukautetut / Epästandardit Liittimet

7. Sovelluksen Työnkulku
Kone noudattaa virtaviivaistettua, puoliautomaattista työnkulkua, joka on suunniteltu maksimoimaan läpäisykyky säilyttäen samalla poikkeuksellinen juotoslaatu. Prosessi koostuu seuraavista vaiheista:
Vaihe 1: Manuaalinen Lataus
Käyttäjä asettaa liittimet tarkkuuskiinnittimeen, kohdistaen ne automaattista prosessijaksoa varten.
Vaihe 2: Johdon Kuorinta
Kone poistaa automaattisesti kaapelin ulkovaipan tarkalleen määritettyyn pituuteen suurella tarkkuudella.
Vaihe 3: Leikkaus
Johdot leikataan tarkkaan vaadittuun pituuteen, varmistaen mittatarkkuuden myöhempää käsittelyä varten.
Vaihe 4: Eristeen Poisto
Sisäiset eristekerrokset poistetaan varovasti, paljastaen johtimet vahingoittamatta.
Vaihe 5: Sydämen Kuorinta
Yksittäiset sydänjohdot kuoritaan paljastamaan paljaat johtimet, valmiina juotosta varten.
Vaihe 6: Tärysyöttö
Automaattinen tärykulhosyöttöjärjestelmä toimittaa liittimet oikeassa suunnassa juotosasemalle.
Vaihe 7: Automaattinen Juotos
Kaikkien koskettimien tarkkuusjuotos suoritetaan automaattisesti säädetyllä lämpötilalla ja viipymäajalla täydellisten liitosten saavuttamiseksi.
Vaihe 8: Automaattinen Purku
Valmiit tuotteet poistetaan automaattisesti kiinnittimestä, valmiina laaduntarkastukseen ja pakkaamiseen.

8. Tyypilliset Sovellukset
• Datakaapelin valmistus kulutuselektroniikalle
• Kulutuselektroniikan kokoonpano ja OEM-tuotanto
• USB-liittimien tuotanto tietokoneiden oheislaitteille
• Autoteollisuuden johtosarjojen valmistus
• Tietoliikennelaitteiden valmistus ja kokoonpano

Mikä on USB- ja Type-C-automaattijuotoskoneen JW-USB501V11 tuotantokapasiteetti?

JW-USB501V11 tarjoaa tuotantokapasiteetin 1600–2300 kappaletta tunnissa (kpl/h) riippuen liitintyypistä ja johtojen spesifikaatioista. Tämä nopea kapasiteetti tekee siitä ihanteellisen suurivolyymiseen USB-, Type-C-, HDMI- ja DC-liitinten valmistukseen, varmistaen tehokkaan läpimenon kaapelikokoonpanolinjoilla.

Miten JW-USB501V11 varmistaa korkean juotoslaadun ja luotettavuuden?

Kone saavuttaa ≥99%:n saantoprosentin puoliautomaattisen prosessivirtansa ansiosta, joka sisältää manuaalisen lastauksen, jota seuraa automaattinen johtojen kuorinta, leikkaus, paljastus, ytimen kuorinta, tärytyssyöttö ja juotos. Integroitu älykäs visuaalinen ohjausjärjestelmä tarjoaa reaaliaikaista diagnostiikkaa ja intuitiivista käyttöä, kun taas modulaarinen CNC-koneistettu muotoilu varmistaa tarkkuuden ja vakauden, minimoiden virheet ja seisokit.

Minkä tyyppisiä liittimiä JW-USB501V11 pystyy juottamaan?

Tämä automaattijuotoskone on suunniteltu USB-, Type-C-, HDMI-, DC- ja 3,5 mm:n kuulokeliittimien juottamiseen. Se on erityisesti optimoitu USB- ja Type-C-johtojen juottamiseen, mikä tekee siitä monipuolisen ratkaisun datakaapeleiden ja johtosarjojen valmistukseen, tukien tavallisia USB-/datakaapelin johtokokoja.

Mitkä ovat tärkeimmät ominaisuudet, jotka tekevät JW-USB501V11:stä helpon huoltaa ja käyttää?

Keskeisiä ominaisuuksia ovat modulaarinen CNC-koneistettu muotoilu, joka mahdollistaa nopean purkamisen ja helpon osien vaihdon, vähentäen huoltoseisokkeja. Älykäs visuaalinen ohjausjärjestelmä tarjoaa intuitiivista diagnostiikkaa ja vianetsintää, jopa vähemmän kokeneille käyttäjille. Lisäksi raskas valurakenne tarjoaa tärinänkestävyyttä vakaaseen suorituskykyyn, kun taas puoliautomaattinen prosessi vähentää työvoimakustannuksia ja varmistaa yhdenmukaisuuden.

Mitkä ovat JW-USB501V11:n teho- ja ilmanpainetarpeet?

Kone toimii virtalähteellä AC 110-220V ja tehonkulutus on 300W. Se vaatii ilmanpainetta 6-8 kg/cm² toimiakseen kunnolla. Nämä spesifikaatiot tekevät siitä yhteensopivan tavallisten teollisuusvirta- ja paineilimajärjestelmien kanssa, varmistaen helpon integroinnin olemassa oleviin valmistusasetelmiin.
