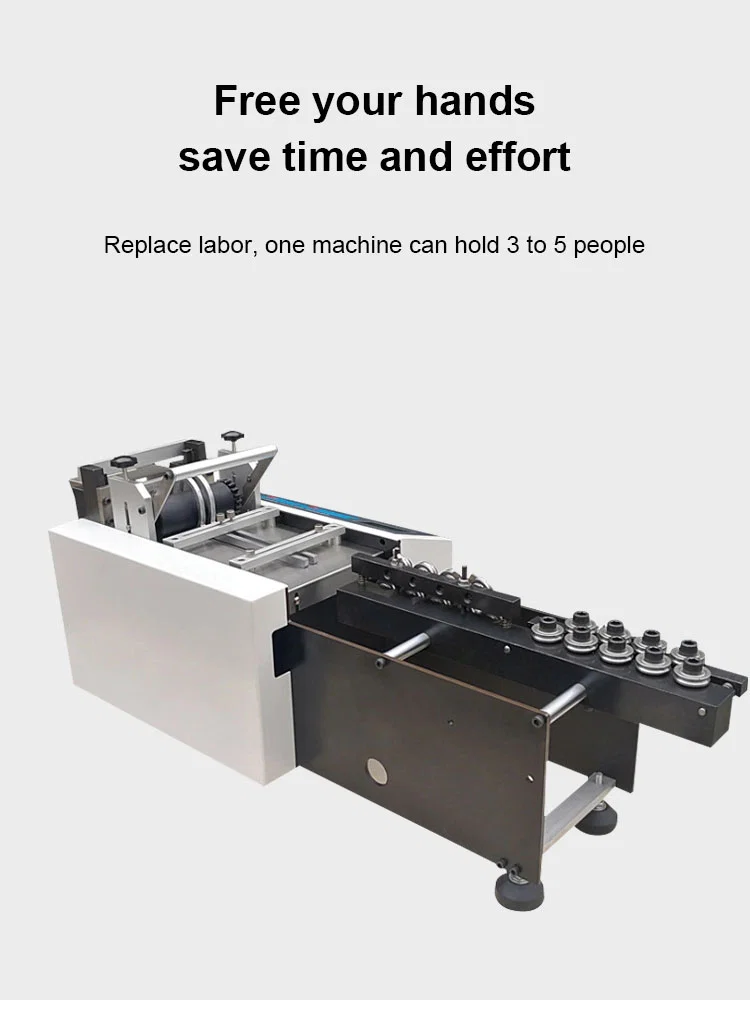

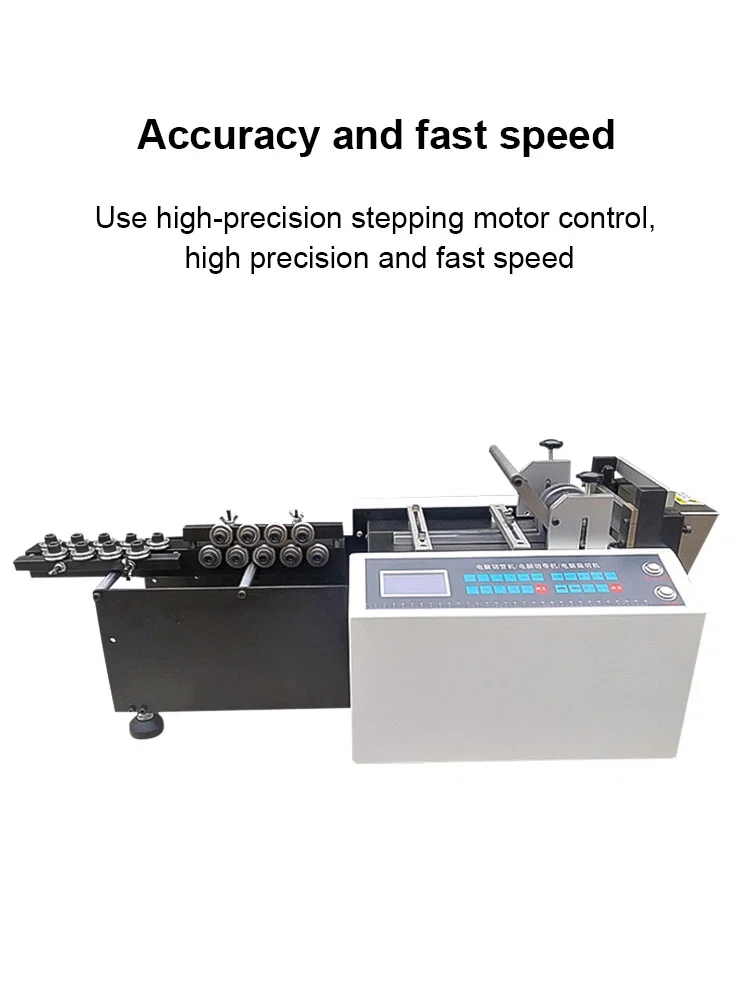

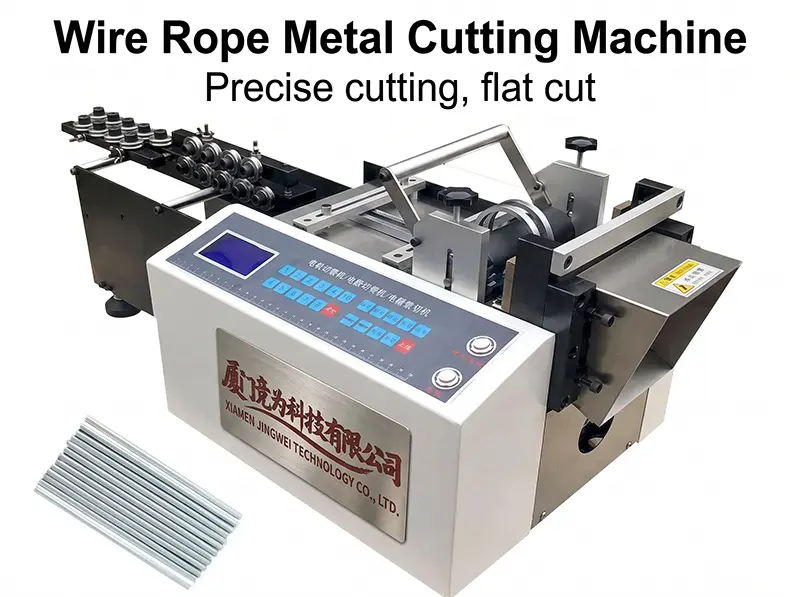

JW-CT01 katkaisee vaijerin, kaapelin, putken, levyn ja nauhan asetettuun pituuteen pöytämallisessa rungossa. Syöttöpituus, katkaisunopeus, eräkoko ja kokonaismäärä syötetään LCD-paneelilta, ja kone pysähtyy, kun erä tai kokonaismäärä saavutetaan.
Saksilla tai hiomalaikalla katkaistu vaijeri tulee rispaantuneella päällä ja käpristyneenä, ja kelalta otettu pituus jää kaarelle. CT01:ssä materiaali kulkee mekaanisen oikaisijan läpi, jossa on vastakkaiset rullarivistöt, säädettävä ohjaustanko pitää sen terän keskilinjalla, ja terä sulkeutuu tasaisesti, joten säikeiden päät pysyvät yhdessä. Eräkoko ja kokonaismäärä lasketaan paneelilta, mikä poistaa käsilaskennan poistokourulla.
CT01 on vain katkaisukone: se ei kuori eristettä eikä rajoitu sähköjohtoon. Saman malliston ST03 ja ST05 avaavat eristeen yhdeltä johtimelta tai koaksiaalikerroksilta, kun taas CT01 on määritetty vaijerille, putkelle, levylle ja nauhalle, joissa vaatimuksena on suora, purseeton pää ja suora katkaisupituus.
Tärkeimmät ominaisuudet

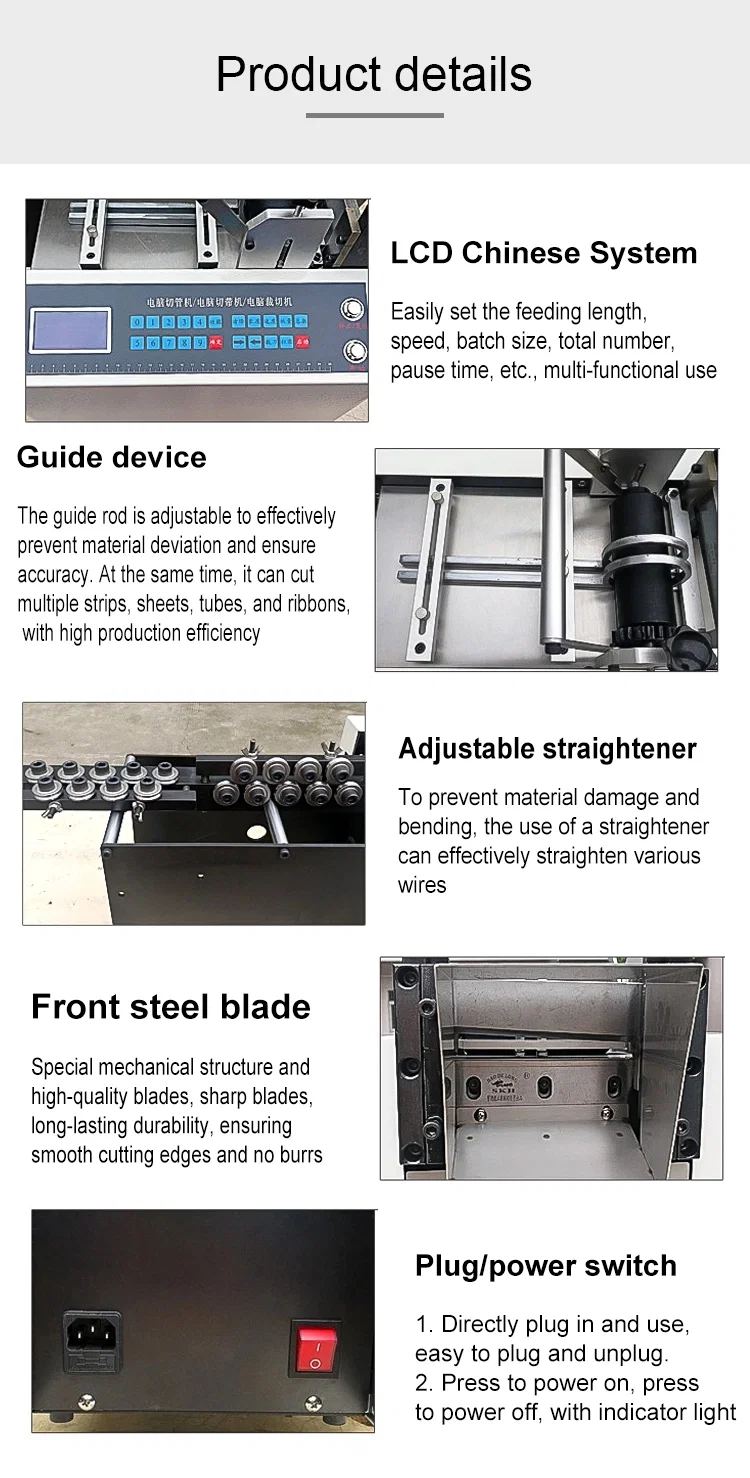

1. Mekaaninen oikaisija vastakkaisilla rullarivistöillä ennen terää poistaa kierteisyyden muistin ennen katkaisua, joten katkaisupituus tulee suorana kourulta.
2. Säädettävä ohjaustanko pitää pitkät osat terän keskilinjalla ja mahdollistaa kapean levyn ja nauhan monikaistaleikkauksen.
3. LCD-paneeli numeronäppäimistöllä asettaa syöttöpituuden, katkaisunopeuden, eräkoon ja kokonaismäärän; laskuri pysäyttää koneen esiasetettuun kokonaismäärään.
4. Terä sulkeutuu suorassa materiaalin akseliin nähden, mikä antaa tasaisen leikkuun ja purseettomat reunat vaijerissa ja putkessa.
5. Suojattu katkaisupää ja poistokouru, joka vie leikatut kappaleet pois terälinjalta.
6. Yksi virtapainike merkkivalolla käynnistää koneen paneelista, ilman erillistä ohjauskaappia penkillä.

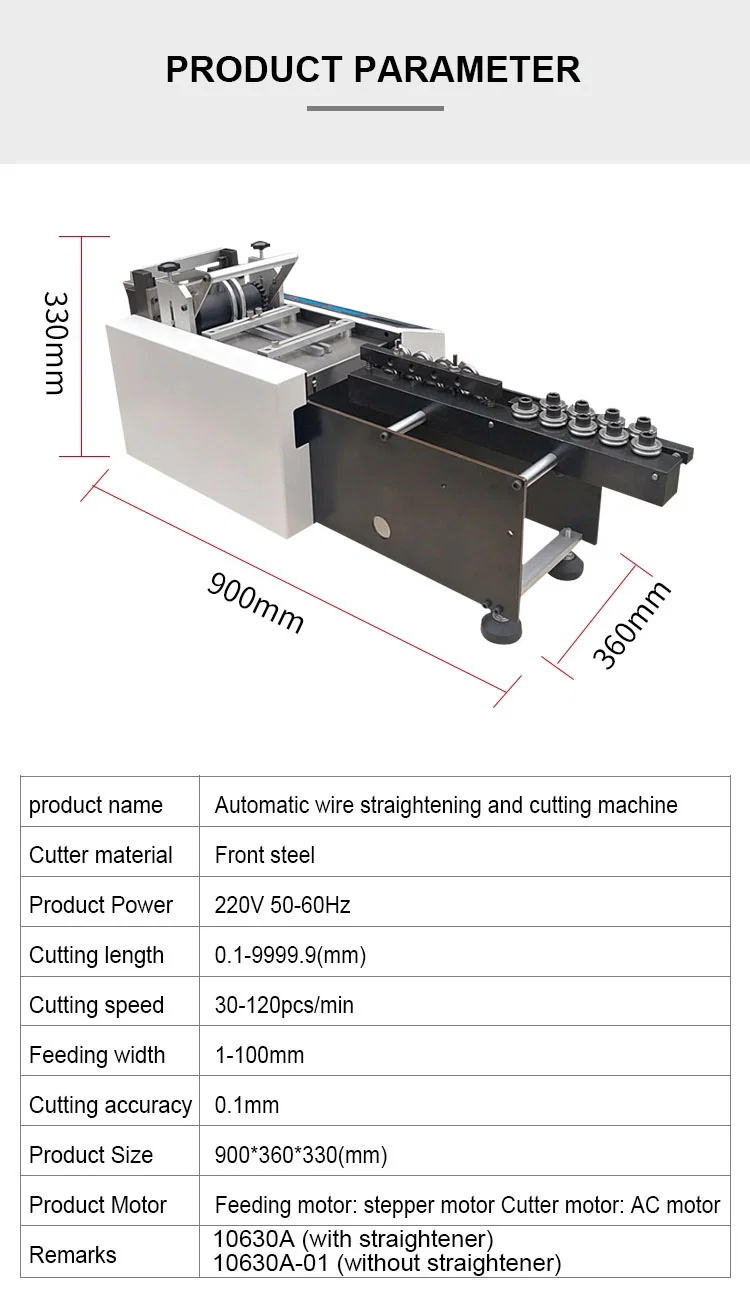

Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | JW-CT01 |
|---|
| Konetyyppi | Pöytämallinen vaijerin ja metallin katkaisukone |
|---|
| Ohjausliittymä | LCD-näyttö kalvonäppäimistöllä |
|---|
| Asetusparametrit | Syöttöpituus, katkaisunopeus, eräkoko, kokonaismäärä |
|---|

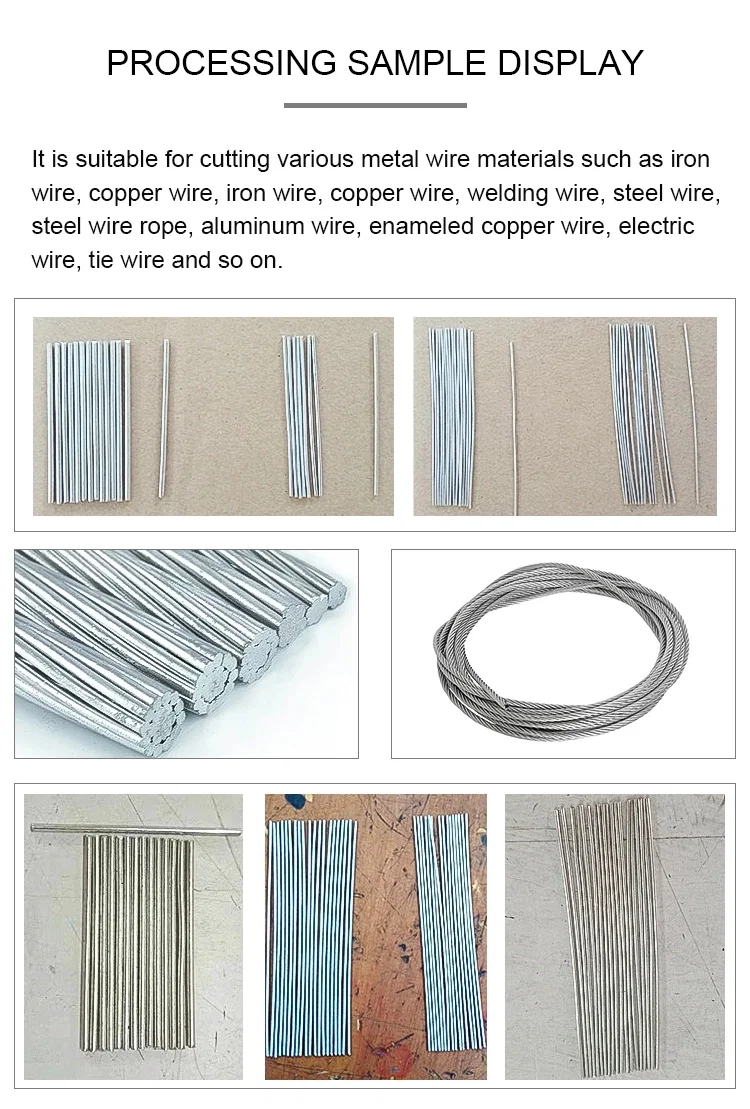

| Materiaalit | Johto, vaijeri, putki, levy, nauha |
|---|
| Oikaisu | Mekaaninen monirullainen oikaisija |
|---|
| Leikkuun laatu | Tasainen leikkuu, purseettomat reunat |
|---|
| Ohjain | Säädettävä ohjaustanko, monikaistaleikkaus |
|---|
| Käynnistys | Virtapainike merkkivalolla |
|---|
Sovellukset
— Vaijerikokoonpanot: sinkitty ja ruostumaton vaijeri katkaistaan määrämittaan ennen liittimen puristusta.
— Nostoliina- ja kiinnityspajat: vaijeri katkaistaan suoraan, jotta säikeet eivät leviä ennen holkin asennusta.
— Kaapelihylly- ja putkiasennus: kaapeli ja putki katkaistaan kiinteisiin pituuksiin penkillä.
— Lämmityselementtien valmistus: vastuslanka ja nauha katkaistaan määrämittaan erissä.
— Pakkauslinjat: PP- ja PET-vanne sekä nauha katkaistaan laskettuun eräpituuteen.
