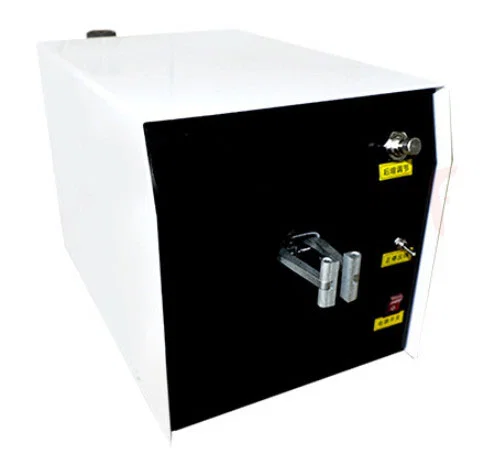

WPM-19 on pneumaattinen johdonkierteityskone kaapelijohtosarjojen kokoonpanoon. Se kiinnittää yhden johtimen pään kaksileukaiseen istukkaan ja pyörittää sitä asetettuun pituuteen, kattaen 0.1–2 mm2 maa-, punos- ja eristysjohtoa, kierrepituuden ollessa 5–80 mm ja kierrenopeuden 1400 kierrosta sekunnissa.
Maa- tai tyhjennysjohtimen käsin kiertäminen tuottaa nousun ja häntäpituuden, jotka vaihtuvat tekijän ja johtoerän mukaan. WPM-19 korvaa käsiliikkeen kiinteänopeuksisella päällä ja teleskooppi-iskulla: kiinnitin pitää eristeestä, pää pyörii vakionopeudella ja häntä pysähtyy asetettuun pituuteen. Etupaneelin kaksi painenuppia asettavat otteen eristeestä, joten 0.1 mm2 johtoa ei rusikoida samalla kiinnittimellä kuin 2 mm2 johtoa.
WPM-19 vain kiertää eikä siinä ole terä- tai kuorinta-asemaa, mikä pitää terän säädön ja säikeiden viiltämisen poissa kierteityksestä. Tämän ryhmän muihin kierretyksikköihin verrattuna sillä on laajin kierrepituus (5–80 mm, pyynnöstä 150 mm), pienin johdinpoikkipinta (0.1 mm2) ja suurin nopeus; WPM-190 ja WPM-191 yhdistävät kuorinnan ja kierron 1.2–3.0 mm:n johdolle, ja WPM-192 harjaa punospanssarin ennen kiertämistä.
Tärkeimmät ominaisuudet
1. Yksipäinen kierteityspää: yksi johdin kiinnitetään ja kierretään per kierto kaksileukaisessa istukassa, useita päitä ei käsitellä erissä.
2. Johtoalue 0.1–2 mm2, ryhmän pienin johdinpoikkipinta ja alue, jolla käsin kiertäminen useimmin katkaisee säikeitä.
3. Kierrepituus 5–80 mm vakiona, 150 mm pyynnöstä, asetetaan teleskooppi-iskulla eikä tekijän kädellä.
4. Pneumaattinen käyttö: 1.5–2.5 kg/cm2 ilmansyöttö pyörittää kierteityspäätä, ohjaukseen AC 220 V 50 Hz, 10 W piiri. Ilmakäyttö pitää pään kompaktina ja kierron lyhyenä.
5. Vain kierteitysasema, ei kuorintatoimintoa: yksikkö ottaa valmiiksi kuoritut päät, joten terän kuluminen ja teräväli eivät vaikuta kierteen tulokseen.
6. Kiinnitystapa: kaksi säädettävää painenuppia etupaneelissa asettaa otteen eristeestä. Terää ei käytetä, joten tällä asemalla ei ole asetettavaa tai vaihdettavaa leikkuureunaa.
Tekniset tiedot
| Parametri | Spesifikaatio |
|---|
| Malli | WPM-19 |
|---|
| Tyyppi | Automaattinen teleskooppinen kierteityskone |
|---|
| Johtoalue | 0.1–2 mm2 |
|---|
| Kierrepituus | 5–80 mm (150 mm mukautettavissa) |
|---|
| Kierrenopeus | 1400 kierrosta/s |
|---|
| Ilmanpaine | 1.5–2.5 kg/cm2 |
|---|
| Teho | AC 220 V 50 Hz, 10 W |
|---|
| Mitat | P340 x L190 x K170 mm |
|---|
| Paino | 12 kg |
|---|
| Kuorinta | Ei sisälly |
|---|
Sovellukset
— Kaapelijohtosarjojen kokoonpano: maa- ja tyhjennysjohtimet, kuoritun hännän kiertäminen kiinteään pituuteen ennen tinausta tai rengasliittimeen puristusta.
— Punos- ja panssarikaapelien päättäminen: paljastetun panssarihännän kokoaminen yhdeksi kierretyksi häntäpääksi harjauksen jälkeen ennen holkin tai takakuoren asennusta.
— Ohjauspaneelien ja kytkinlaitteiden johdotus: 0.5–2 mm2 laitejohto, päät kierretty ruuvi- ja jousiliittimiä varten.
— Autojen ja kodinkoneiden johtosarjalinjat: lyhyet maajohtimet, yksi kierrepituus koko erälle tekijän mukaan vaihtumisen sijaan.
— Anturi- ja mittauskaapelit: 0.1–0.5 mm2 tyhjennysjohtimet, kierretty matalalla kiinnityspaineella säikeiden katkeamisen välttämiseksi eristysleikkauksessa.
